ENGLISH
18
PLACE DIP SWITCHES BEFORE MAKING CONNECTIONS

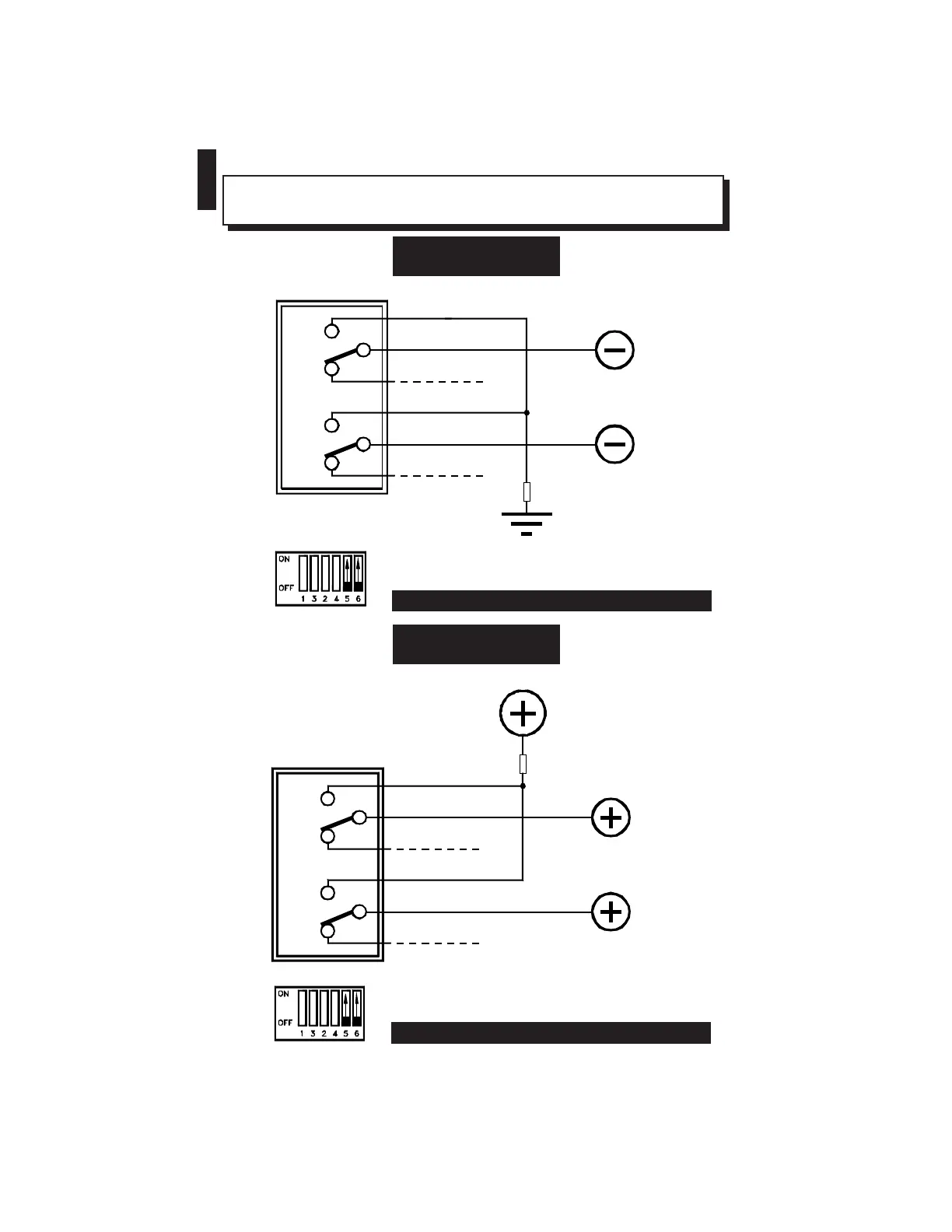

DIAGRAM "2/B"
POSITIVE POLE TYPE
DIAGRAM "2/A"
NEGATIVE POLE TYPE
PLACE DIP SWITCHES BEFORE MAKING CONNECTIONS
DIP SWITCH NO. 6 OFF: 1 SECOND PULSE
DIP SWITCH NO. 6 ON: 3 SECONDS PULSE
DIP SWITCH NO. 5 ON: 25 SECONDS PULSE (lock only)
DO NOT USE LIGHT-BLUE/BLACK AND RED/BLACK WIRES
DIP SWITCH NO. 6 OFF: 1 SECOND PULSE
DIP SWITCH NO. 6 ON: 3 SECONDS PULSE
DIP SWITCH NO. 5 ON: 25 SECONDS PULSE (lock only)
DO NOT USE LIGHT-BLUE/BLACK AND RED/BLACK WIRES
DIAGRAM 2
CENTRAL DOOR LOCKING
GREEN-BLACK
GREY-BLACK
FOR LOCKING
FOR UNLOCKING
BROW-BLACK
YELLOW-BLACK
ALARM
SYSTEM
GROUND
BLUE-BLACK
RED-BLACK
FUSE
GREEN-BLACK
GREY-BLACK
FOR LOCKING
FOR UNLOCKING
BROW-BLACK
YELLOW-BLACK
ALARM
SYSTEM
POSITIVE +12V
BLUE-BLACK
RED-BLACK
FUSE
is 989E ita-ing.pm6 05/03/98, 16.4218
