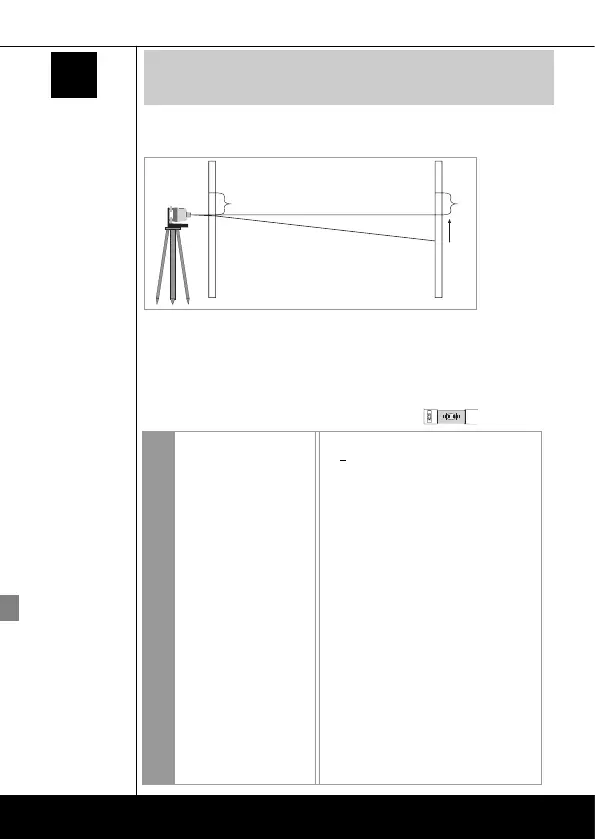

BeamControl-Master BCM
Hinweis
Stellen Sie in jedem Fall zuvor sicher, dass die Horizontallibellen (Libelle X
und Y) korrekt kalibriert sind.
2. Die Punkte A1 und B1 an den Zielen markieren
3. Das Gerät vertikal in die Nähe von Ziel A
(z.B. Meßlatte aufstellen)
A1
B1
A2
B2
a
a
4. Der Laser trifft auf das erste Ziel und markiert so den Punkt A2
5. Messen Sie den Abstand A1 und A2 (a).
6. Übertragen Sie den gemessenen Abstand (a) auf Ziel B.
7. Stellen Sie den Laser mit der Nivellierschraube auf die Höhe
von Punkt B
2.
8. Mit der Kalibrierschraube die Libelle kalibrieren (verwenden
Sie einen Inbusschlüssel SW 2,5).
Laser
Ausgangsleistung
Wellenlänge
Genauigkeit
Sensor
Strahlteiler
Funktionen
Betriebsart
Einstellungen
Referenzstrahl
Laser-Modus
Horizontale Ebene
Rotationsdrehzahl
Stromversorgung
Batterie-Lebensdauer
Dauerbetrieb
Weitere Technische Daten
Arbeits- / Lagertemperatur
Klasse 2 (EN 60825-1)
<
1 mW horizontal < 0,33 mW vertikal
635 nm
± 0,02 % (± 2 mm / 10 m)
geschliffene Glaslibelle
20”
Punkt-Modus, Rotations-Modus,
Handempfänger-Modus, Scan-Modus
Position ändern, Geschwindigkeit,
Winkelbereich, Position
senkrecht
Neigung manuell einstellbar
0, 50, 100, 200 U/min,
500 U/min für Empfänger
ca. 40 h (4 x 1,5 V Typ AA)
Anschlußbuchse für externe Versorgung
0° C bis 50° C / -10° C bis 70° C
5. Technische Daten
Kalibrierung
Z-Achse
Hinweis
TECHNISCHE
DATEN
Technische
Änderungen
vorbehalten
