DANSK 39
BeamControl-Master BCM
A
B
a
½ a
Abb. 3

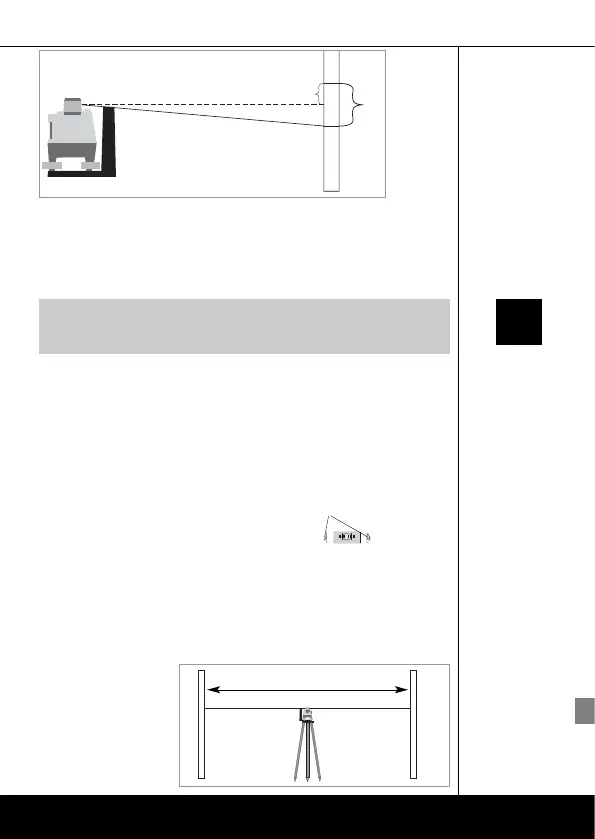

5. Punkt B på målet markeres (se fig. 3).
Hvis punkt B ligger i samme højde som punkt A, så er libellen præcist
nivelleret. Er dette ikke tilfældet, skal apparatet efterkalibreres.:
4.1.2 Kontrol af kalibreringen - Y-aksen
1. Finindstillingen af libellerne foretages med nivelleringsskruerne
2. Punkt A markeres på målet (se fig. 2).
3. Apparatet drejes 180°, uden at højden ændres.
4. Libellerne rettes ind med nivelleringsskruerne.
Henvisning:
Enten markeres nivelleringsskrue A eller B som referenceskrue. Apparatet
justeres kun med den anden nivelleringsskrue.
4.1.3 Kalibrering - Y-akse
1. Laseren bringes præcist i midten mellem punkterne A og B ved hjælp
af nivellerings-skruerne (uden anvendelse af referenceskruen).
(Afstand ½ m).
2. Libellen kalibreres med kalibreringsskruerne. (Unbraconøgle SW 2,5).
4.1.4 Kontrol og kalibrering - X-akse
Foretages som kontrol og kalibrering af Y-aksen, dog med laserstrålen i X-
libellens retning.
4.2 Z-akse
4.2.1 Vertikallibel kalibreres
A1
B
1
min. 15 - 20 m
1. Apparatet opstilles
horisontalt mellem to
mål. (Sikkerhedskappen
ved siden af libellen
fjernes forud for kali-
breringen)
Kontrol af kali-
breringen Y-
aksen
Kalibrering
Y-Akse
Kalibrering
Z-Akse
X-Akse
Henvisning
