LaserLiner BeamControl-Master BCM - Page 59

ESPAÑOL 59
BeamControl-Master BCM
A
B
a
½ a
Abb. 3

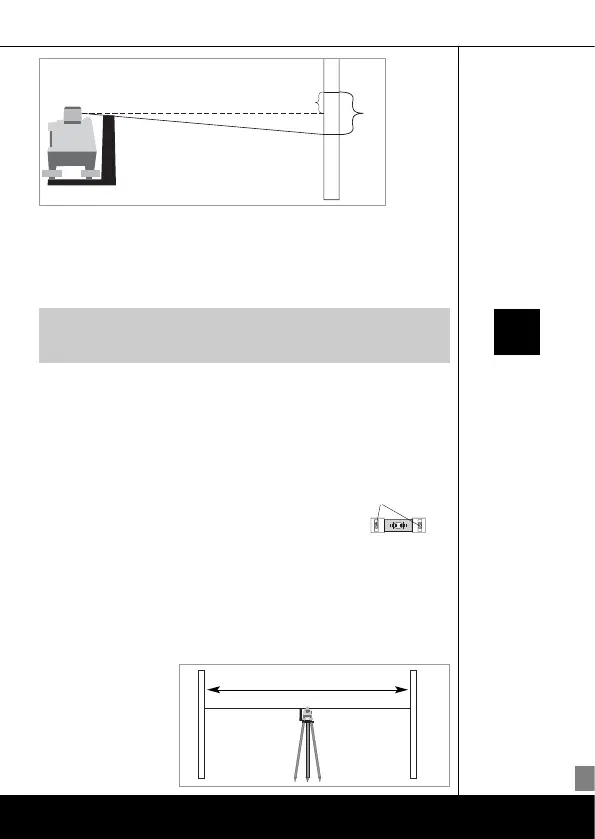

5. Marque ahora el punto B sobre el objetivo (Fig.3). Si el punto B
coincide con el punto A, el instrumento está correctamente calibrado.
En caso contrario, hay que realizar una nueva calibración.
4.1.2 Control de la calibración del eje Y
1. Haga el ajuste de los niveles con las ruedas niveladoras
2. Marque el punto A en el objetivo (Fig.2)
3. Haga girar el instrumento 180° sin variar la altura del mismo
4. Reajuste los niveles con las ruedas niveladoras
NOTA
Marque la rueda A o B como rueda de referencia y haga el ajuste única-
mente con las otras ruedas niveladoras.
4.1.3 Calibración del eje Y
1. Centre con las ruedas niveladoras (no utilice el tornillo de referencia) el
láser exactamente a la mitad entre los puntos A y B (distancia 1/2a).
2. Con los tornillos de ajuste calibre los niveles (utilice llave hexagonal 2,5)
4.1.3 Comprobación y calibración del eje X
Realice las mismas operaciones necesarias que con el control y la calibraci-
ón del eje Y, dirigiendo el rayo láser por encima del nivel X.
4.2 Eje Z
4.2.1 Calibración del nivel vertical
A1
B
1
min. 15 - 20 m
1. Coloque el instru-
mento horizontalmente
entre dos objetivos.
(Retire antes de calibrar
la tapa protectora del
nivel).
Control de la
calibración del
eje Y
Calibración del
eje Y
Eje Z
X-as

Attention
