1. Entfernen Sie die Schutzkappen seitlich der Libellen.
2. Drehen Sie die Nivellierschrauben bis zum Anschlag runter.
3. Drehen Sie die Nivellierschrauben wieder um 3 Umdrehungen raus.
Markieren Sie hierfür als Hilfe einen Punkt (z.B. mit einem Bleistift) auf
den Nivellierschrauben.
4. Stellen Sie das Gerät auf oder schrauben Sie es auf ein Stativ.
5. Richten Sie die Oberfläche oder das Stativ so aus, das die Libellen des
BCM grob einnivelliert sind (Die Luftblase der Libelle sollte frei beweg-
lich sein).
DEUTSCH8
BeamControl-Master BCM

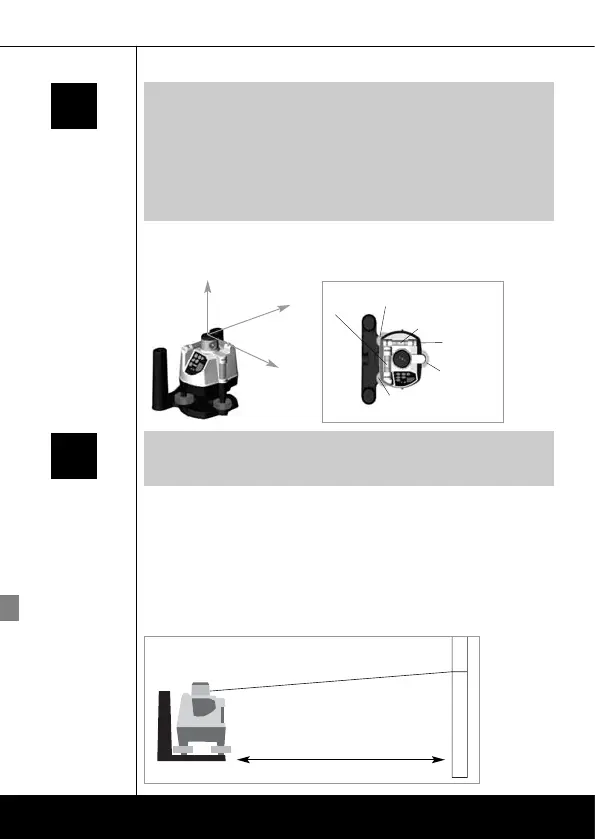

4. Kalibrierung
4.1 X/Y-Achse
4.1.1 Vorbereitung - Stativ oder Ebene Ausrichten
Hinweis
Der BCM ist ein Qualitätsrotationslaser und wird 100%ig in der angege-
benen Toleranz im Werk eingestellt. Aus Gründen der Produkthaftung
möchten wir Sie auf folgendes hinweisen: Überprüfen Sie regelmäßig die
Kalibrierung vor dem Gebrauch nach Transporten und langer Lagerung.
Außerdem weisen wir darauf hin, dass eine absolute Kalibrierung nur in
einer Fachwerkstatt möglich ist. Eine Kalibrierung Ihrerseits ist nur eine
Annäherung und die Genauigkeit der Kalibrierung hängt von Ihrer
Sorgfalt ab.
Kalibrierung
Kalibrierung
X/Y-Achse
Vorbereitung
Hinweis
Nivellier-
schraube B
Nivellier-
schraube A
Nivellier-
schraube C
Libelle Y
Libelle X
z
x
y
Schutz-
kappe
Abb. 1
Hinweis
Das Gerät sollte für die Kalibrierung bzw. Überprüfung in einer
Entfernung von ca. 15 -20 m von einem Ziel (z.B. Wand) entfernt stehen.
Hinweis
min. 15 - 20 m
Abb. 2
