44
A1
A2
2.
1.
A1
A3
A2
A2
A1
4.
3.
A3
A2
<
0,15 mm / m = OK
Hvis det på X-, Y- eller Z-aksen viser sig, at punkt A2 og A3 ligger
mere end 0,15 mm / m fra hinanden, skal der foretages en justering.
Indlevér laseren til forhandleren, som sørger for det videre fornødne.
!
Kontrol af retvisning
3. Stil apparatet så tæt som muligt til væggen i samme højde som det
markerede punkt A1.
4. Drej apparatet 180°, og markér punktet A3. Forskellen mellem A2
og A3 er tolerancen for X-aksen.
5. Gentag pkt. 3. og 4. til kontrol af Y- eller Z-aksen.

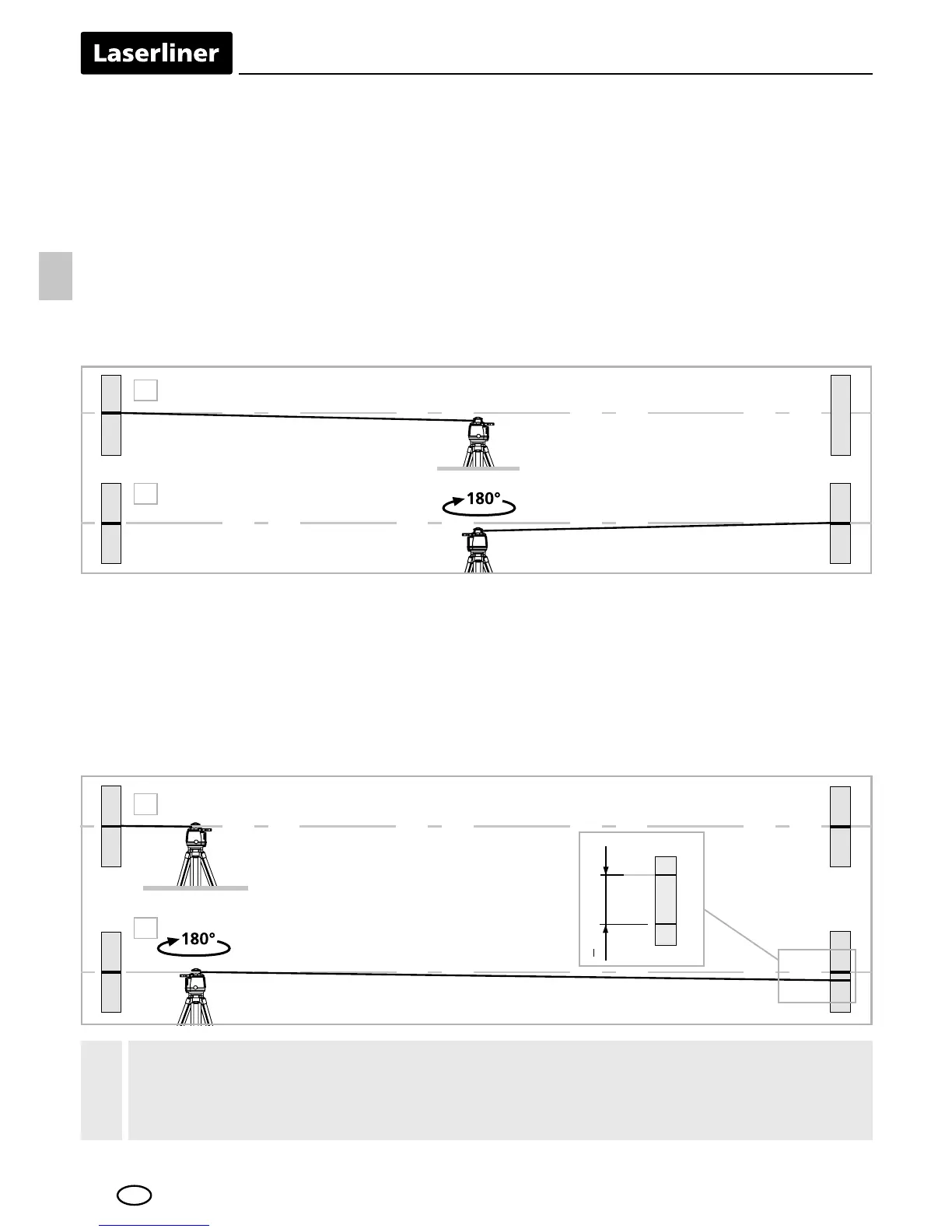

Forberedelse til kontrol af retvisning
Man kan kontrollere kalibreringen af laseren. Opstil apparatet midt mellem
2 vægge, som er mindst 5 m fra hinanden. Tænd apparatet. Til optimal
kontrol bør bruges et stativ. VIGTIGT: Sensor-automatikken skal være aktiv
(auto/slope-LED slukket).
1. Markér laserplanet A1 på væggen.
2. Drej laseren nøjagtig 180° og marker laserplanet A2 på den modstående
væg. Da laseren er placeret nøjagtig midt mellem de 2 vægge, vil
markeringerne A1 og A2 være nøjagtig vandret overfor hinanden.
DA
