LaserLiner StarFinder Operating Instructions

StarFinder
03
5
6

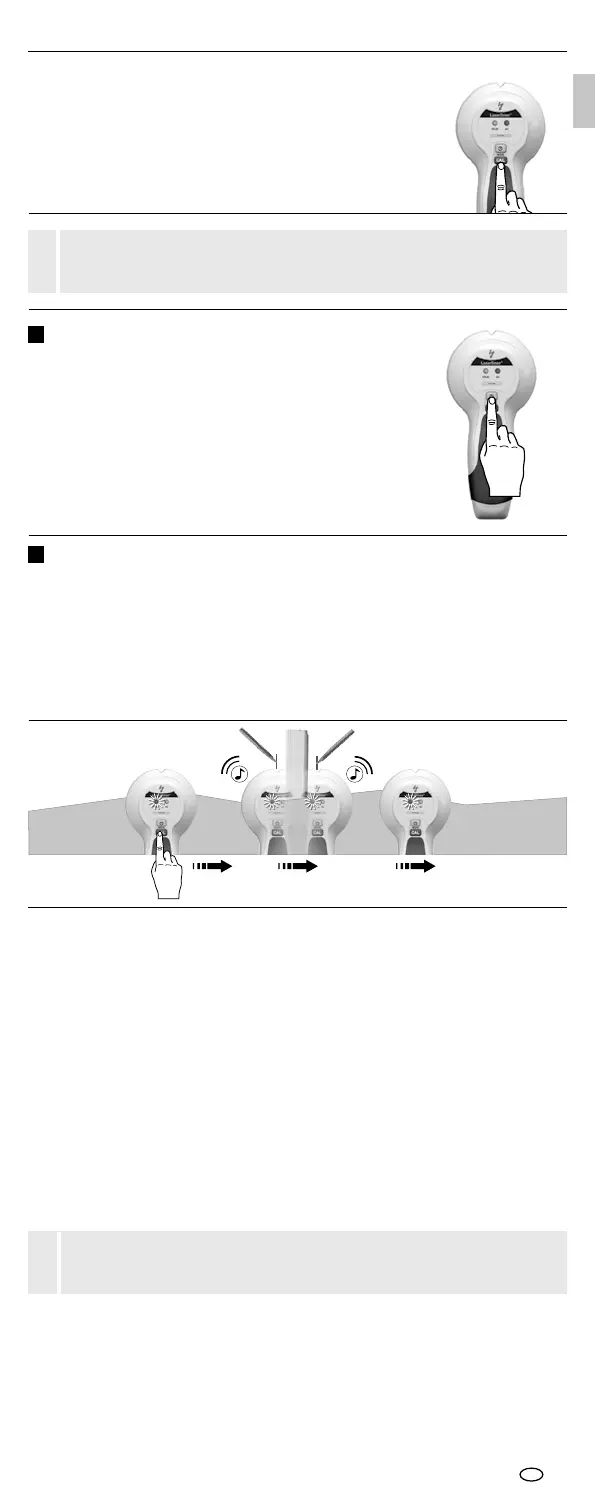

Manuelle Kalibrierung
Durch Drücken der CAL-Taste (5) wird das Gerät manuell kali-
briert. Auf diese Weise können Messungen erneut begonnen
bzw. Messobjekte noch genauer eingegrenzt werden.
Die maximale Geräteempfindlichkeit wird erreicht, wenn das
Gerät bei der Kalibrierung in die Luft gehalten wird. Dies kann
bei AC-SCAN-Messungen stellenweise sinnvoll sein.
Modus-Taste (4) kurz drücken.
AC-SCAN (Lokalisieren von spannungsführenden Leitungen
direkt unter nicht metallischen Verschalungen)
STUD-SCAN (Erkennen von Wand- und Querbalken aus Holz und
Metall im Trockenbau unter nicht metallischen Verschalungen)
Messmodus wählen
Das Gerät und die Wand müssen bei der Kalibrierung im STUD-SCAN-Modus
sowie während der gesamten Messungen in Kontakt bleiben. Ebenso sollte die
Hand am Gerät bleiben.
!
Erkennen von Wand- und Querbalken aus Holz und Metall im Trockenbau z. B. unter
Gipsfaserplatten, Holzpaneelen oder anderen nicht metallischen Verschalungen.
– Wählen Sie STUD-SCAN (Taste 4)
– Gerät auf die Wand setzen
– Kalibrierungstaste (5) drücken und warten bis
die Kalibrierung abgeschlossen ist: STUD-LED grün
– Bewegen Sie das Gerät langsam über die Oberfläche.
STUD-SCAN-Messung
Falls sich elektrische Leitungen, Metall- oder Kunststoffrohre in der Nähe einer
Gipsfaserplatte befinden oder diese berühren, werden diese vom StarFinder
unter Umständen als Balken erkannt.
!
Besonderheiten bei verschiedenen Materialien
Es können durch folgende Materialien evtl. keine Holzbalken entdeckt werden:
– Bodenfliesen aus Keramik
– Teppichböden mit gepolsterter Rückseite
– Tapeten mit Metallfasern oder Metallfolie
– Frisch gestrichene, feuchte Wände. Diese müssen mindestens eine Woche lang
trocknen.
Tipp 1: Zwischen beiden Markierungen ist die Balkenmitte.
Tipp 2: Achten Sie auf die Ausgangsposition: Setzen Sie das Gerät an eine Stelle auf,
hinter der sich kein Balken befindet. Andernfalls wird ein Fehler angezeigt (STUD-LED
leuchtet permanent rot). Fehlerbehebung: Das Gerät ein paar Zentimeter von der
aktuellen Stelle weg bewegen und die Messung erneut beginnen.
Tipp 3: Halten Sie zur Vermeidung von Störungen während des Abtastvorgangs Ihre freie
Hand oder sonstige Objekte mindestens 15 cm vom StarFinder entfernt.
Tipp 4: Der StarFinder findet nur die äußere Kante von Doppel balken, die evtl. um Türen,
Fenster und Ecken angebracht sind.
Tipp 5: Stellen Sie sicher, dass Sie tatsächlich auf einen Balken gestoßen sind. Überprüfen
Sie dazu, ob andere Balken auf beiden Seiten in gleichmäßigen Abständen vorhanden
sind, in der Regel 30, 40 oder 60 cm. Überprüfen Sie zusätzlich an mehreren Stellen
direkt über und unter der ersten gefundenen Stelle, ob es sich um einen Balken handelt.
Tipp 6: Texturierte Decken: Die Decke muss mit einem Schutzkarton abgedeckt werden.
Hinweis: Bei Objekten, die sich sehr tief in der Wand befinden, kann es vorkommen, dass
kein voller Ausschlag angezeigt wird.
Manuelle
Kalibrierung
DE

LaserLiner StarFinder Specifications

General

Product color	Black, White
Auto calibration	Yes
Detectable materials	Live cable
Voltage range detection	110 - 230 V
Battery type	6LR61
Battery voltage	9 V
Battery technology	Alkaline
Number of batteries supported	1
Storage temperature (T-T)	-20 - 70 °C
Operating temperature (T-T)	0 - 40 °C

Weight and Dimensions

Depth	38 mm
Width	85 mm
Height	180 mm
Weight	163 g
Package depth	60 mm
Package width	123 mm
Package height	313 mm
