Rev. E 8/10 9
5084445

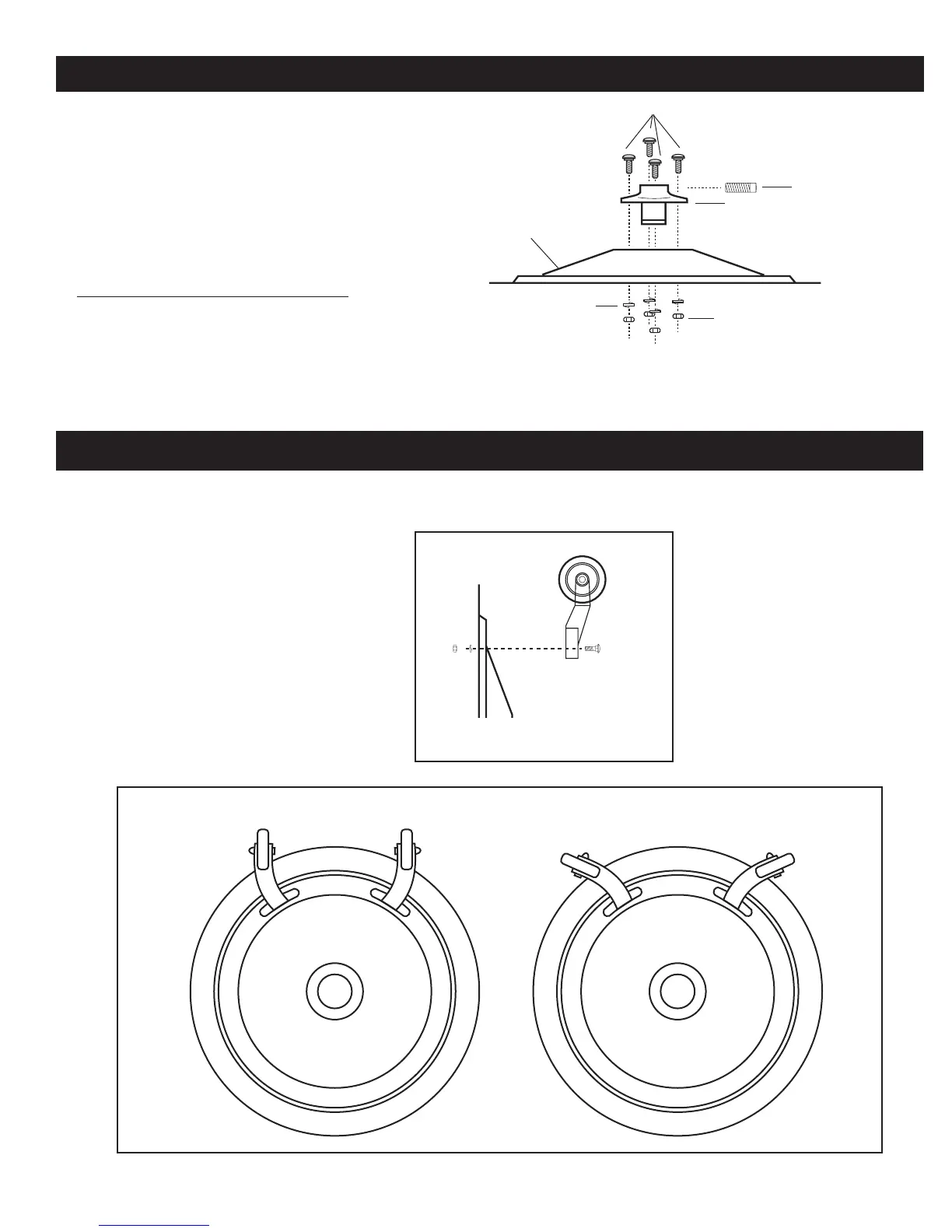

MONTAJE DE LA BASE
Figura 1
Tornillo De Cabeza
Cuadrada
Patín De Montaje
Base
Tuercas Hexagonales (4)
Arandelas Figadora
Hendida (4)
Tornillo De Carruaje (4)
INCORRECTO
CORRECTO
Figura 2
Ubique la Bolsa de Herrajes “A” para Montar la Base. (Figura 1)
1. Coloque la Base sobre el piso.
2. Encaje el Patín de Montaje a través del orificio grande en
el centro de la Base.
3. Introduzca (4) Tornillos de Carruaje de 3/8-16 X 1” a través
del Patín de Montaje y la Base.
4. Incline la Base y fije un Tornillo de Carruaje a la vez,
colocando primero una Arandela Fijadora Hendida de 3/8”
y después una Tuerca Hexagonal de 3/8-16. NO APRIETE
TOTALMENTE TODAVÍA. Repita el procedimiento anterior
con los Tornillos restantes.
5. REGRESE Y APRIETE TOTALMENTE cada Tuerca
Hexagonal de modo que el Patín esté fijo con firmeza a la
Base.
6. Introduzca el Tornillo de Cabeza Cuadrada de 3/8-16 X 1”
dentro del Patín de Montaje.
Ubique la Bolsa de Herrajes “D” para Montar las Ruedas
en la Base. (Figuras 2 y 3)
1. Retire los Conjuntos de Rueda de la Bolsa de
Herrajes “D”.
2. Revise que los Conjuntos de Rueda son para los
costados DERECHO e IZQUIERDO. (Figura 3)
3. Coloque un Conjunto de Rueda en la ubicación de
la Base como se indica.
4. Alinee dos orificios para tornillos e introduzca un
Tornillo de Carruaje Largo de 5/16 - 18 X 1”. (Figura 2)
5. Incline la Base y fije un tornillo a la vez, colocando
primero una Arandela Fijadora Hendida de 5/16 y
después una Tuerca Hexagonal de 5/16-18.
6. Repita los pasos 2 al 5 con el otro Conjunto de
Rueda.
MONTAJE DE LAS RUEDAS EN LA BASE
Figura 3
