22 / 40

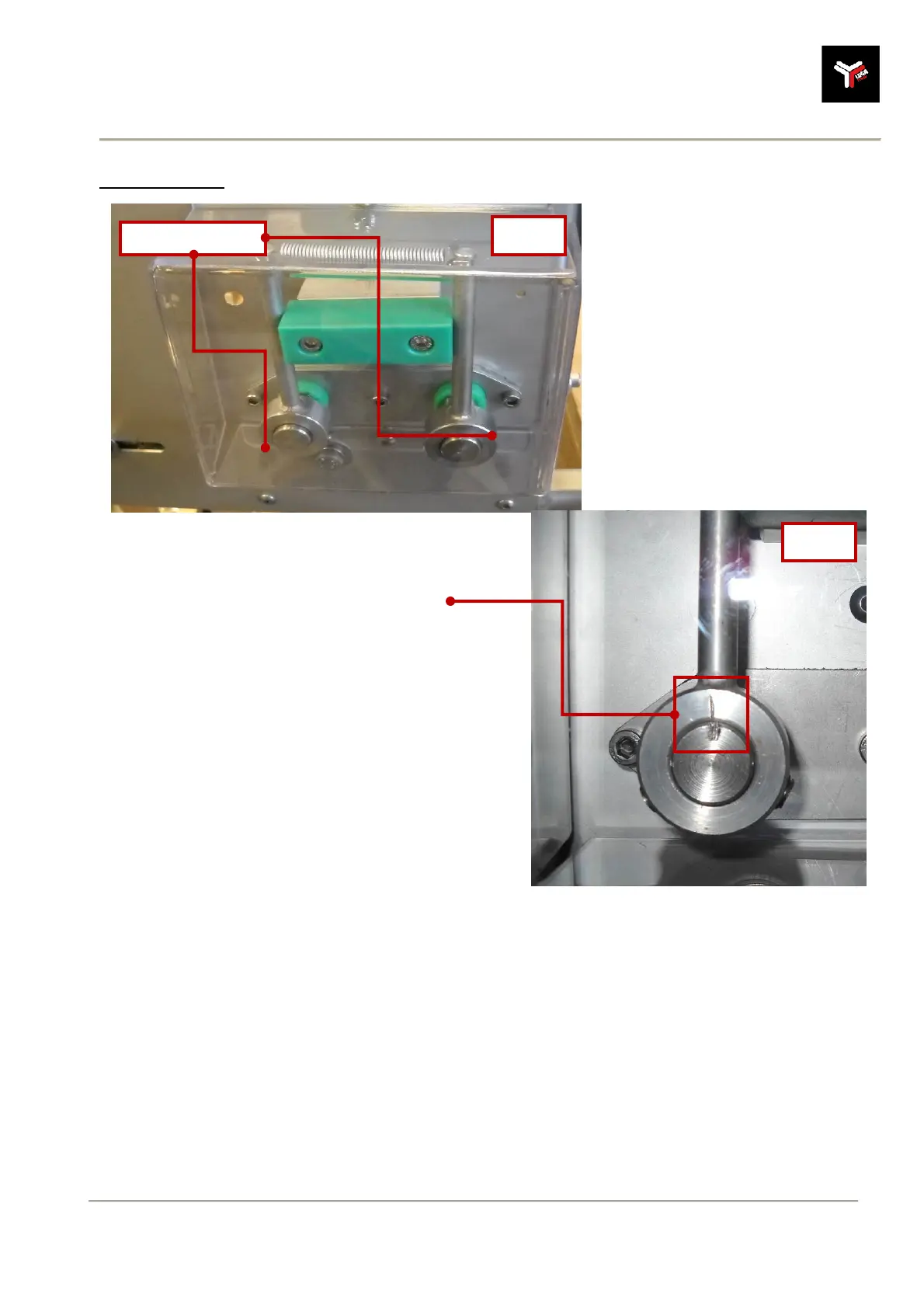

Goujons de
Fig.2
Goujons de fixation
Fig.2.1
2.0
2.02.0
2.0 RÉGLAGES ET PREMIÈRE MISE AU POINT DE LA MACHINE
RÉGLAGES ET PREMIÈRE MISE AU POINT DE LA MACHINERÉGLAGES ET PREMIÈRE MISE AU POINT DE LA MACHINE
RÉGLAGES ET PREMIÈRE MISE AU POINT DE LA MACHINE
Réglage couteaux
Démonter la protection en plexiglas
montrée sur la photo figure 2, placée
sur le côté gauche de la machine.
Desserrer les deux goujons qui fixent les
deux leviers aux arbres des couteaux.
Ensuite régler l'ouverture des couteaux
jusqu'à l'épaisseur de coupe souhaitée.
Une fois la bonne position trouvée,
serrer jusqu'à fixer de nouveau les
goujons.
Remonter la protection.
Pour faciliter le centrage des couteaux, la position « zéro »
du levier par rapport à l'arbre porte-couteau a
été indiquée, comme le montre la photo 2.1
