Madenschrauben
Abb. 2
Madenschrauben
Abb.
2.1
2.0 REGELUNG UND ANFANGS
2.0 REGELUNG UND ANFANGS2.0 REGELUNG UND ANFANGS
2.0 REGELUNG UND ANFANGSEINSTELLUNG
EINSTELLUNGEINSTELLUNG
EINSTELLUNG

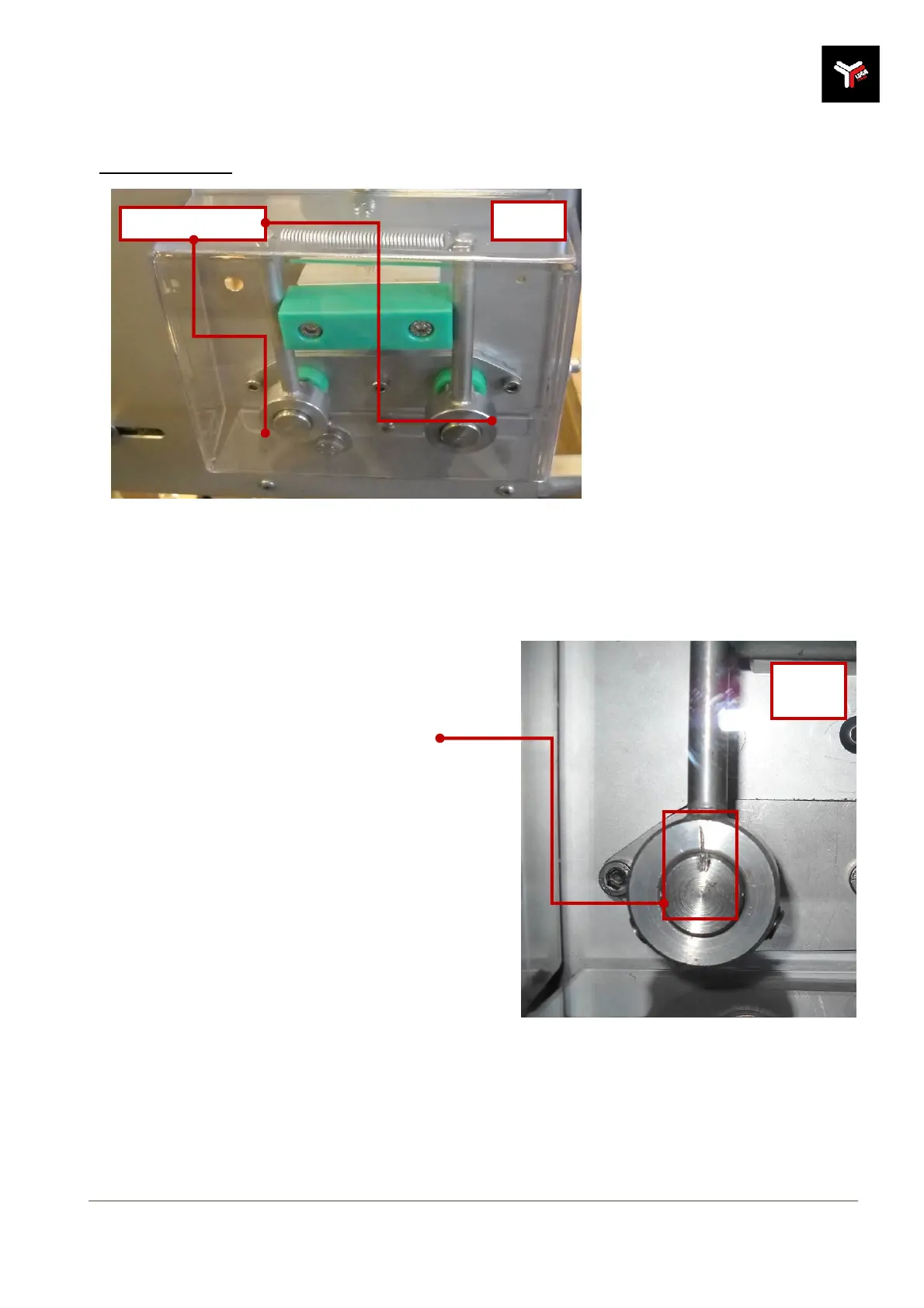

Einstellung Messer
Die auf der linken Seite der Maschine
angebrachte Schutzverkleidung aus
Plexiglas (Abb. 2) entfernen.
Die beiden Madenschrauben, mit denen
die beiden Hebel an den Wellen der
Messer befestigt sind, lockern.
Die Öffnung der Messer verändern, bis
die gewünschte Schnittstärke erreicht
ist.
Wenn die gewünschte Position erreicht
ist, die Madenschrauben erneut fest
anziehen.
Die Schutzvorrichtung wieder
befestigen.
Zur erleichterten Zentrierung der Messer ist die 'Null'-Position des Hebels zur Welle der Messer mit einer
Markierung versehen (siehe Abb. 2.1)
