4 / 40

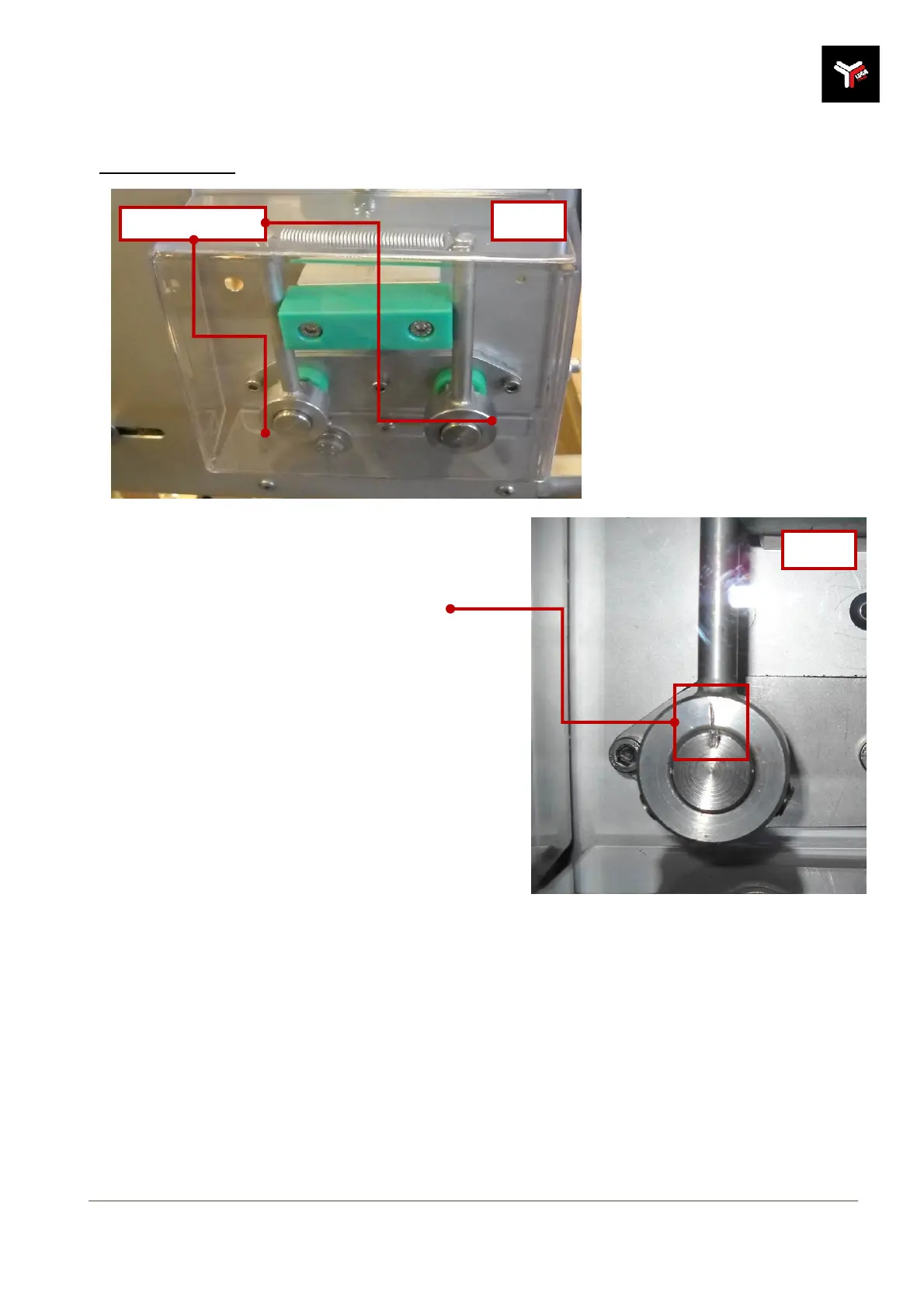

Grani di fissaggio
Fig.2
Grani di fissaggio
Fig.2.1
2.0 Regolazioni e messa a punto iniziale
2.0 Regolazioni e messa a punto iniziale2.0 Regolazioni e messa a punto iniziale
2.0 Regolazioni e messa a punto iniziale
Regolazione coltelli
Smontare la protezione in plexiglass che
si vede in figura 2, posta sul fianco
sinistro della macchina.
Allentare i due grani che fissano le due
leve agli alberi dei coltelli.
Regolare quindi a piacimento l’apertura
dei coltelli fino al raggiungimento dello
spessore di taglio desiderato.
Una volta trovata la posizione voluta,
stringere fino a fissare nuovamente i
grani.
Rimontare la protezione.
Per facilitare la centratura dei coltelli è stata segnata la
posizione ‘zero’ della leva rispetto all’albero porta
coltello, come da foto 2.1
