LEGRAND 369430 - Entrance Panel Components; External Unit Identification and Functions

Easy Kit WiFi
9
2
1
3
5
4
ON
9
8
7
6
10
11
• V
onkajší vstupný panel
• Vnější místo

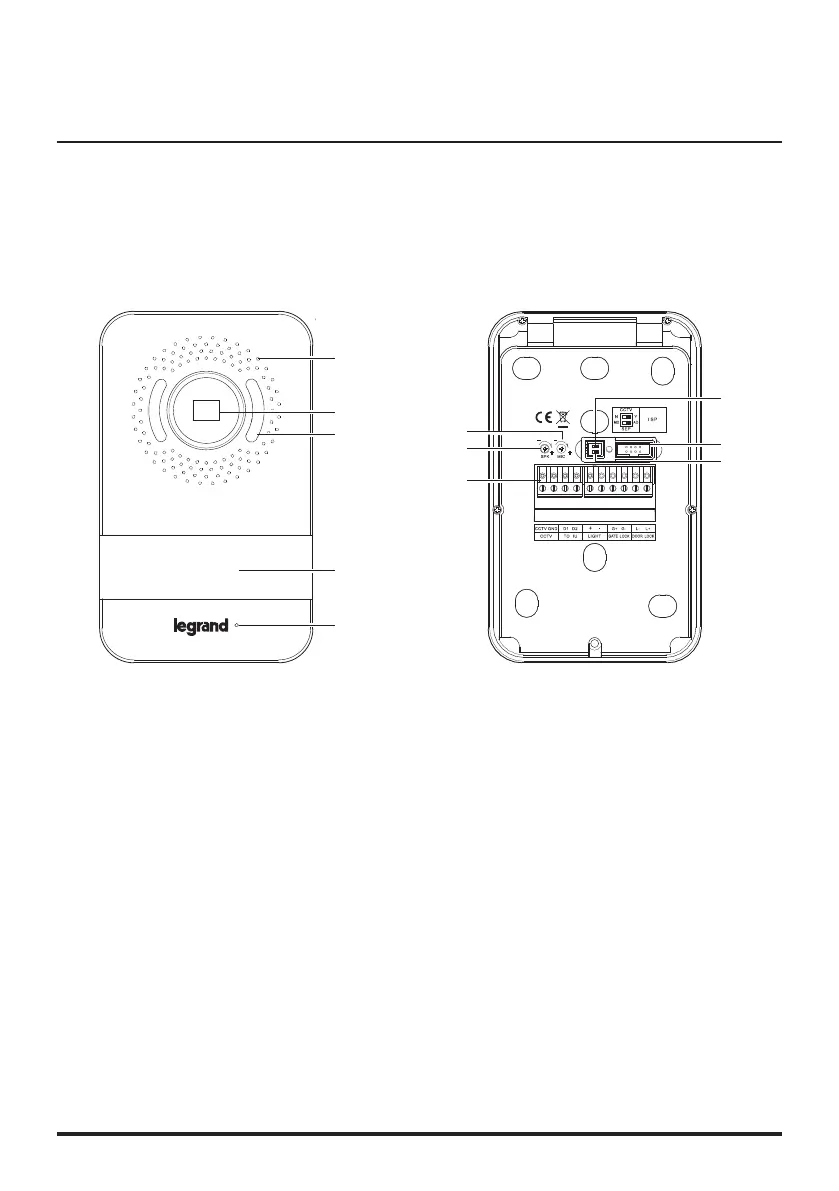

• Entrance panel
1. Zesilovač zvuku
2. Videokamera
3. Kontrolka LED osvětlení pole snímání
4. Tlačítka volání
5. Mikrofon
6. Odstranitelné připojovací svorky
• Analogová videokamera CCTV
• D1 - D2 Vnitřní místo
• Světlo (+/-) 12/24V AC/DC
• Zámek brány (G+/G-): 12/24 V AC/DC, 1A
• Zámek dveří (L+/L-): 18 V, 4 A impulsní,
250mA udržovací
7. Regulace zesilovače zvuku
8. Regulace mikrofonu
9. Dip přepínač kongurace videokamery CCTV
Dip přepínač 1 OFF = Žádná přídavná
videokamera CCTV (N)
Dip přepínač 1 ON = S přídavnou videokamerou
CCTV (Y)
10. Nepoužito
11. Dip přepínač kongurace vnějšího místa
Dip přepínač 2 OFF = Hlavní zařízení (MD)
Dip přepínač 2 ON = Přídavné zařízení (AD)
1. Reproduktor
2. Videokamera
3. LED na osvetlenie zorného poľa
4. Tlačidlá na volanie
5. Mikrofón
6. Vyberateľné svorky zapojenia
• Analógová videokamera CCTV
• D1 – D2 Miesto v byte
• Svetlo (+/-) 12/24V AC/DC
• Zámok brány (G+/G-): 12/24 V AC/DC, 1A
• Zámok dverí (L+/L-): 18 V, 4 A impulzné,
250mA prídržný
7. Nastavenie reproduktora
8. Nastavenie mikrofónu
9. Spínače na konfiguráciu prídavnej analógovej
kamery CCTV Spínač 1 OFF = Žiadna prídavná
kamera CCTV (N)
Spínač 1 ON = Sprídavnou kamerou CCTV (Y)
10. Nepoužíva sa
11. Spínač na konfiguráciu vonkajšieho vstupného
panelu
Spínač 2 OFF = Hlavné zariadenie (MD) Spínač
2 ON = Doplnkové zariadenie (AD)
