LEGRAND KEOR LP Installation Manual

10
®
5 Installation
Les connexions suivantes sont disponibles à l'arrière de l’ASI :
• Prises de sortie (6) et connecteur d'entrée (8).
• Prise RS232 (9 broches femelle) [4] pour la connexion de l'ordinateur lorsque vous utilisez le
logiciel de diagnostic et de gestion d'arrêt.
• Connecteur pour le raccordement de batteries supplémentaires [5].

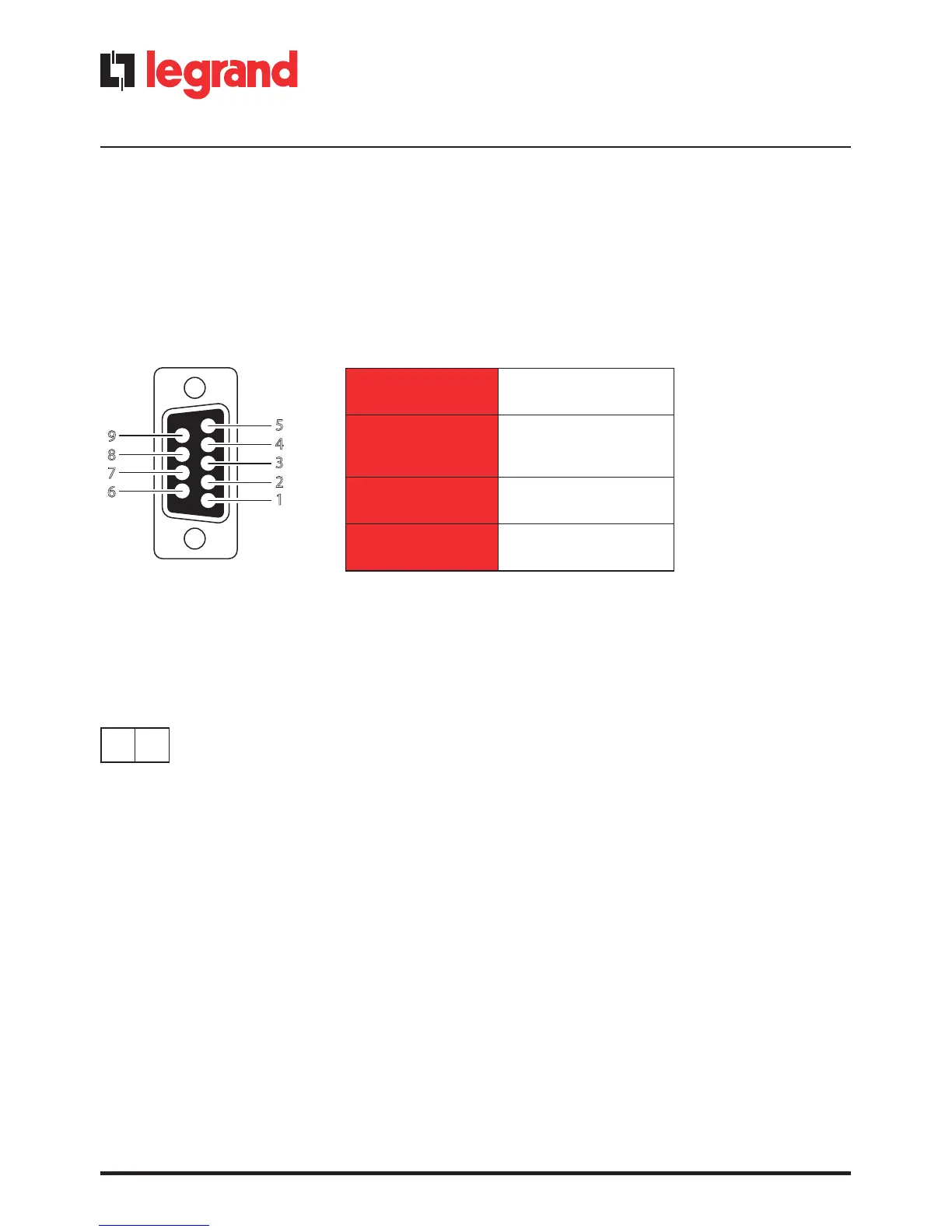

RS-232
Affectation des pins:
Pin 3: RS-232 Rx
Pin 2: RS-232 Tx
Pin 5: Ground
EPO
Affectation des pins
1 2
1 = EPO+
2 = Ground
Pour activer la fonctionne EPO connectez les pins 1 et 2 en court circuit.
Installation :
Lire attentivement les consignes de sécurité et les conditions d'utilisation écrites dans ce manuel
avant d'installer l'onduleur
Mise en Marche
Démarrage en mode Normal AC
1. Avant de commencer, s'assurer que la mise à la terre est correctement connectée.
2. Assurez-vous que la tension du secteur corresponde à la plage de tension d'entrée de l'onduleur.
3. Branchez le cordon d'alimentation sans coupure principale dans la prise utilitaire de source de courant
alternatif installée pré de l’ASI et facilement accessible.
4. Allumez la source d'alimentation CA. Tous les voyants situés sur le panneau avant clignotent une fois
9
8
7
6
1
2
3
4
5
Vitesse de
transmission
2400 bps
Longueur des
données
8 bits
Arrêt 1
Parité None

LEGRAND KEOR LP Specifications

General

Operating temperature (T-T)	0 - 40 °C
Operating relative humidity (H-H)	20 - 80 %
Form factor	Tower
Product color	Black
Compatible products	KEOR LP 2kVA
Quantity	1
Certification	EN 62040-1, EN 62040-2
Battery voltage	48 V

Weight and Dimensions

Depth	444 mm
Width	151 mm
Height	322 mm
Weight	31000 g
