6 Funciones y señalizaciones
Códigos de señalización acústica
La tabla siguiente contiene una lista de los estados comunes del SAI y sus señalizaciones acústicas
correspondientes.

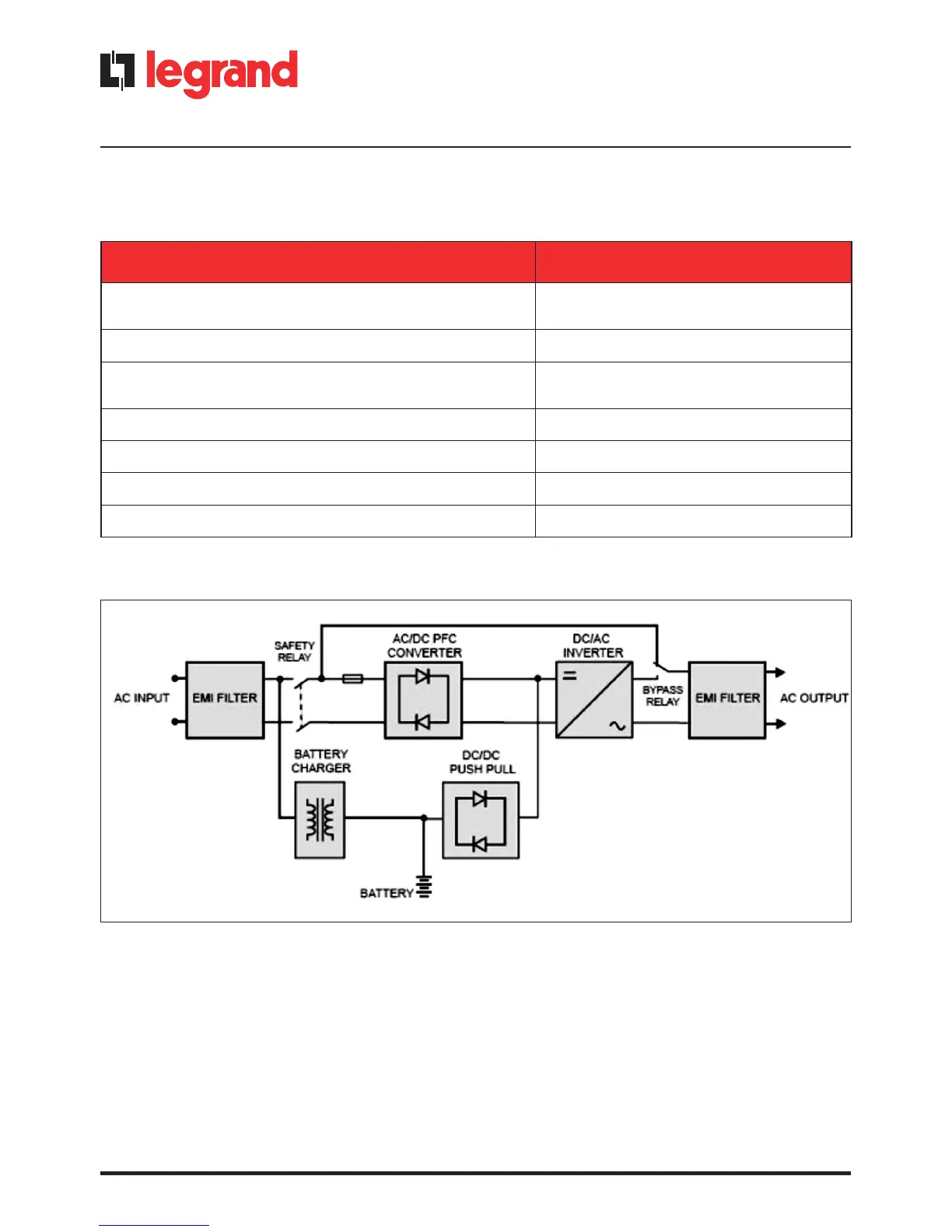

Esquema de bloques del SAI
La figura 5.1 representa una verdadera conversión doble en línea del sistema SAI. Los módulos
principales están constituidos por:
1) Un convertidor de potencia desde CA-a-CC (rectificador) con circuito de control PFC.
2) Un inverter desde CC-a-CA de alta frecuencia.
3) Un cargador de baterías.
4) Baterías sin mantenimiento.
5) Un Convertidor CC-CC push pull.
6) Un bypass estático.
7) Entrada y salida de filtros EMI.
Estado del SAI Señales acústicas
SAI defectuoso, inverter que no funciona.
Todas las funciones inhabilitadas.
Beep largo y continuo.
Error teclado de mandos. Beep largo y continuo.
SAI defectuoso, las cargas siguen alimentadas a través
de inverter o bypass.
Beep único cada dos segundos.
En modalidad baterías. Un beep único por segundo.
Baterías débiles (parcialmente descargadas). Beep rápidos y cortos (beep sucesivos).
Puerto RS-232. 2 beep rápidos y cortos.
Modalidad de servicio correcta. 1 beep rápido y corto.
Figura 5.1

LEGRAND KEOR LP Specifications

General

Operating temperature (T-T)	0 - 40 °C
Operating relative humidity (H-H)	20 - 80 %
Form factor	Tower
Product color	Black
Compatible products	KEOR LP 2kVA
Quantity	1
Certification	EN 62040-1, EN 62040-2
Battery voltage	48 V

Weight and Dimensions

Depth	444 mm
Width	151 mm
Height	322 mm
Weight	31000 g
