LEGRAND KEOR LP Installation Manual

7
KEOR LP 1, 2, 3 kVA
FR

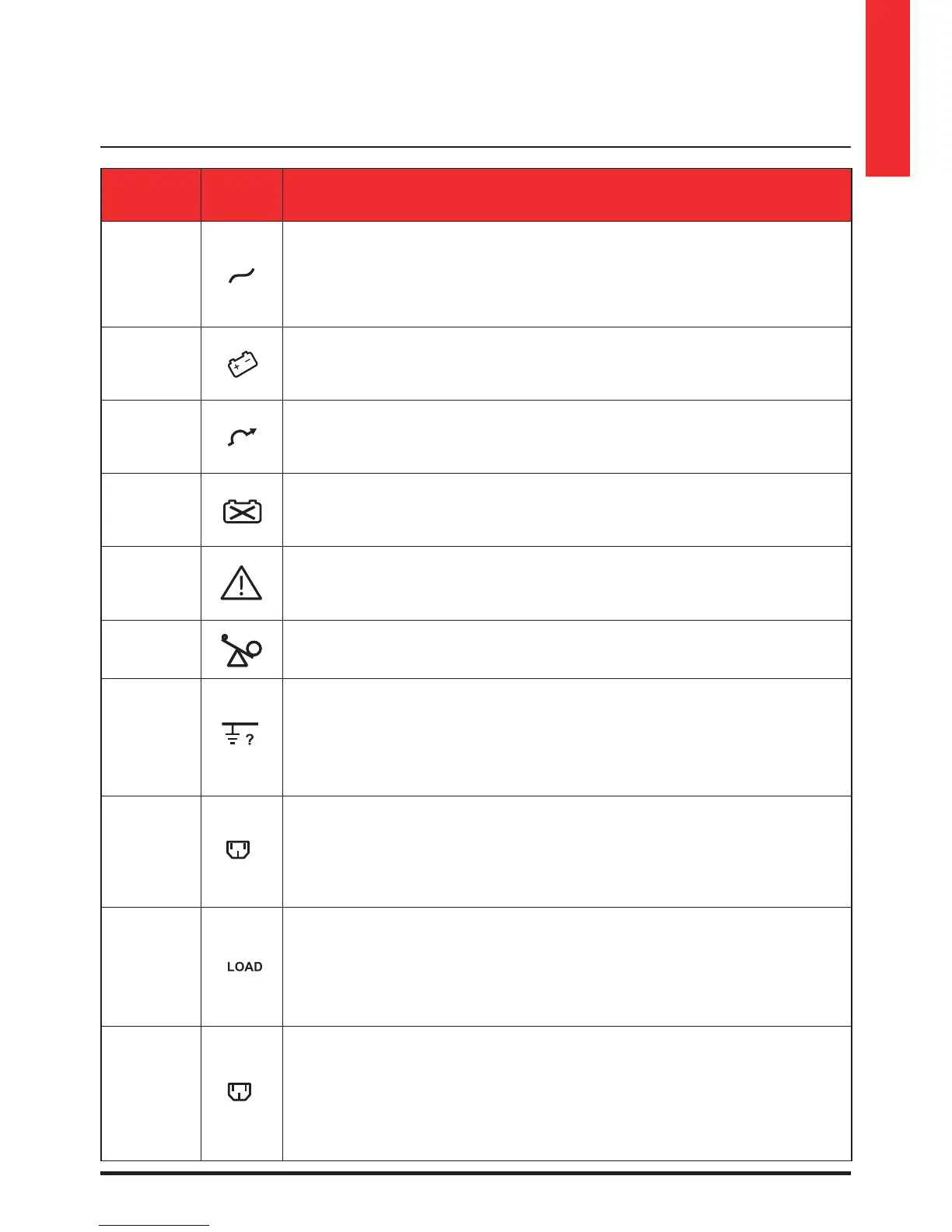

Voyants
LED
Symbole Descriptions
LED Mode
Normal
1
2
1. Le voyant xe indique que la tension secteur est normale. Le clignotement
indique que la tension secteur est insusante pour la pleine charge.
Lorsqu’il est éteint, cela indique une tension secteur anormale.
2. En mode Test de batterie/charge, indique capacité de la batterie: 50%.
LED Mode
Batterie
1
2
1. Indique que la charge est alimentée par la batterie.
2. En mode Test de batterie/charge, indique que la capacité de la
batterie est de 25%.
LED Mode
Bypass
1
2
1. Indique la charge est fournie par dérivation.
2. En mode Test de batterie/charge, indique que la capacité de la
batterie est de 75%
LED Batte-
rie Basse/
Faible
1
2
1. Indique que la batterie est faible ou batteries défectueuses.
2. En mode Test de batterie/charge, indique que la capacité de la
batterie est de 100%.
LED
Alarme
1
2
1. Le voyant xe indique un défaut ou une condition anormale.
2. Le clignotement indique que le Panneau de LED ache un code
d’erreur.
LED
Surcharge
1
2
1. Indique que l’onduleur est surchargé.
2. En mode achage Code d’erreur indique le Code d’erreur 16.
LED
Erreur de
câblage
1
2
1. Indique que les lignes de phase et de neutre sont connectées à tort
ou à haute tension neutre-terre.
2. En mode Test de batterie/charge indique que la capacité de charge
est de 100%.
3. En mode achage Code d’erreur indique le code d’erreur 8.
LED
Prise 1
1
2
1. Indique que les prises de sorties ASI 1 sont activées et prêtes à
alimenter des charges. (Cette fonction est optionnelle.)
2. En mode Test de batterie/charge indique une capacité de charge de 75%.
3. In Error Code Function Mode indicates Error Code 4.
LED
Charge
1
2
1. Indique que les prises de sortie sont activées et prêtes à alimenter
des charges.
2. En mode Test de batterie/charge, indique une capacité de charge de
50%.
3. En mode achage Code d’erreur indique le Code d’erreur 2.
LED
Prise 2
1
2
1. Indique que les prises de sorties ASI 2 sont activées et prêtes à
alimenter des charges. (Cette fonction est optionnelle.)
2. En mode Test de batterie/charge indique une capacité de charge de 25%.
3. En mode fonction Code d’erreur, indique le code d’erreur 1.

LEGRAND KEOR LP Specifications

General

Operating temperature (T-T)	0 - 40 °C
Operating relative humidity (H-H)	20 - 80 %
Form factor	Tower
Product color	Black
Compatible products	KEOR LP 2kVA
Quantity	1
Certification	EN 62040-1, EN 62040-2
Battery voltage	48 V

Weight and Dimensions

Depth	444 mm
Width	151 mm
Height	322 mm
Weight	31000 g
