LEGRAND LEXIC 037 09 User Manual

1x drücken
Uhrzeit stellen
Impulszeit stellen
neue Startzeit
programmieren
zurück zur
aktuellen Uhrzeit
Abfrage von bereits
programmierten
Startzeitpunkten
1x drücken
bis zu 14x
drücken
1x drücken
1x drücken
1x drücken
1x drücken
1x drücken
1x drücken
sooft drücken bis
1 x drücken
ENDE
1 x drücken
1 x drücken
sooft drücken, bis die zu löschende
Startzeit erscheint
Startzeit ist gelöscht,
neue Startzeit eingeben
oder
zurück zur aktuellen Uhrzeit
1 x drücken
1 x drücken
ENDE
1 x drücken
1 x drücken
oder
mit / und
andere Starttage wählen.
oder drücken bis gewünschte
Minutenzahl erreicht ist
oder drücken bis gewünschte
Stundenzahl erreicht ist
oder drücken bis
gewünschte Zeitdauer
erreicht ist
ENDE
oder drücken bis gewünschte
Stundenzahl erreicht ist
oder drücken bis gewünschte
Minutenzahl erreicht ist
oder drücken
bis der Balken über dem gewünschten
Wochentag steht
Durch Betätigen der Taste werden
die einzelnen Funktionen nacheinander auf-
gerufen.

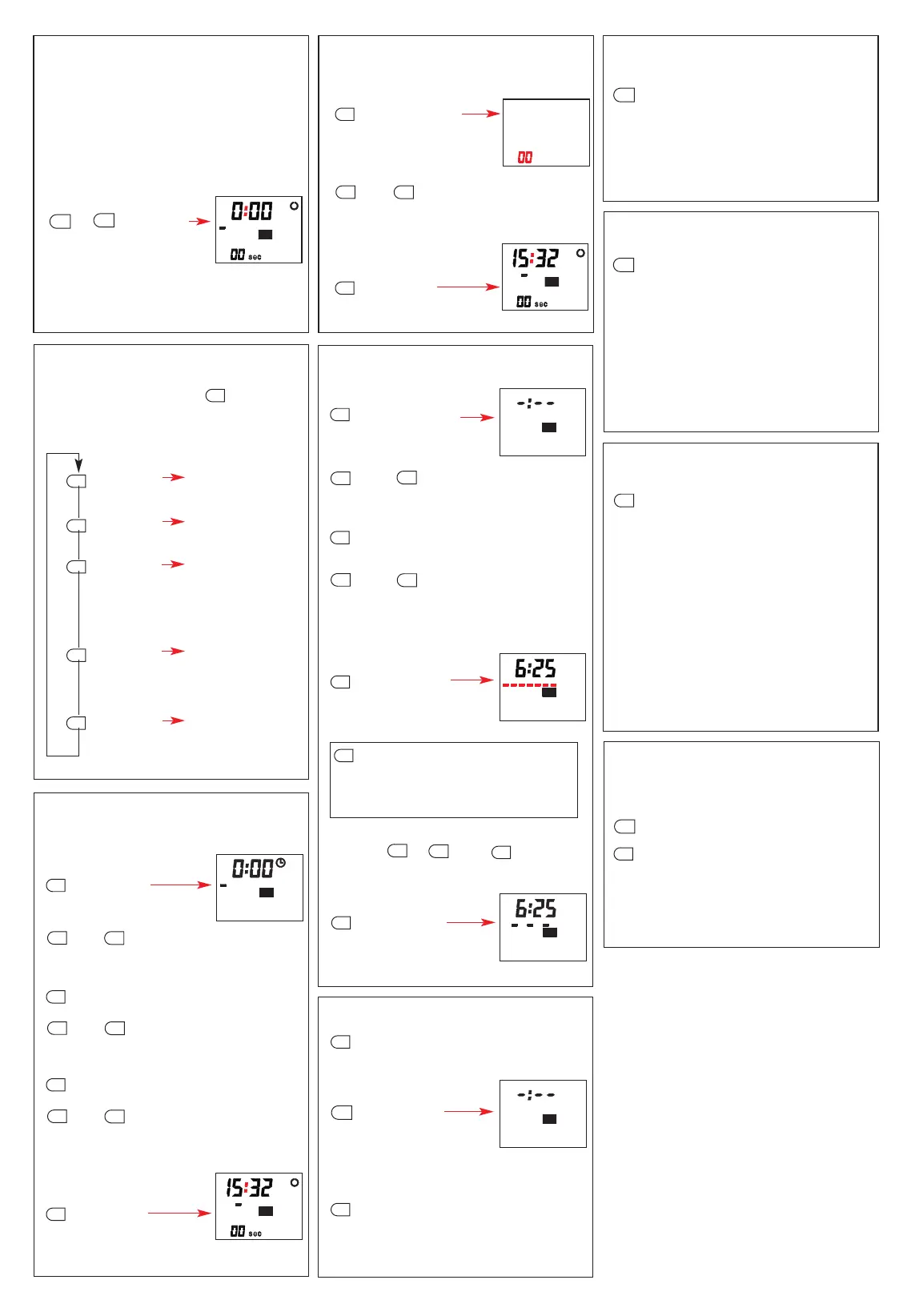

3. Funktionsaufruf
Set
Set
Set
Set
Set
Set
4. Aktuelle Uhrzeit stellen
1 2 3 4 5 6 7
1 2 3 4 5 6 7
1
1
Set
Set
Set
+
Set
—
+
—
+
—
1
sec
5. Impulszeit einstellen
1 2 3 4 5 6 7
1
1
—
Set
+
Set
sooft drücken bis
Set
+
—
—
6. Startzeitpunkte einstellen
Start
1 2 3 4 5 6 7
Start
1 2 3 4 5 6 7
Start
1 2 3 4 5 6 7
1 x drücken, wenn die Startzeit für
jeden Wochentag gelten soll.
ENDE
Set
Set
Set
Set
Set
+
—
+
7. Startzeiten löschen
Start
1 2 3 4 5 6 7
8. Sommer- /Winterzeit Umstellung
sooft drücken bis die aktuelle Uhrzeit
um 1 Stunde vorgestellt (Sommerzeit)
oder um 1 Stunde zurückgestellt
(Winterzeit) ist.
Set
Set
C
±1h
9. Aulösen der Impulszeit(en)
drücken
Bei dieser Funktion wird der eingestellte
Impulszyklus sofort von Hand
ausgelöst.
Achtung !
Diese Funktion kann einen laufenden
Zyklus verlängern oder durch einen
programmierten Zyklus verlängert
werden.
10. Testlauf eines Zyklus
drücken
Bei dieser Funktion wird unabhängig
von der (den) eingestellten Impuls-
zeit(en) ein Testzyklus mit einer
Impulsdauer von jeweils
10 sec direkt ausgelöst.
Achtung !
Diese Funktion kann auch dazu die-
nen, einen bereitslaufenden, längeren
Zyklus vorzeitig zu beenden.
Test
1x
11. Behandlung von Fehleingaben
bei der Programmierung
sooft drücken, bis die aktuelle
Uhrzeit erscheint
C
Set
1. Inbetriebnahme
Nach Anlegen der Netzspannung kann es ca.
3 Minuten dauern, bis Symbole auf dem
Anzeigefeld erscheinen.
Bei der ersten Inbetriebnahme muß ein
Gesamtreset ausgelöst werden.
2. Gesamtreset
gleichzeitig
drücken
±1h
C
1 2 3 4 5 6 7
1
1
+
Die Uhr ist betriebsbereit sämtliche Speicher
sind gelöscht.
