LEGRAND MOSAIC Series Manual

interrupteur automatique
infrarouge

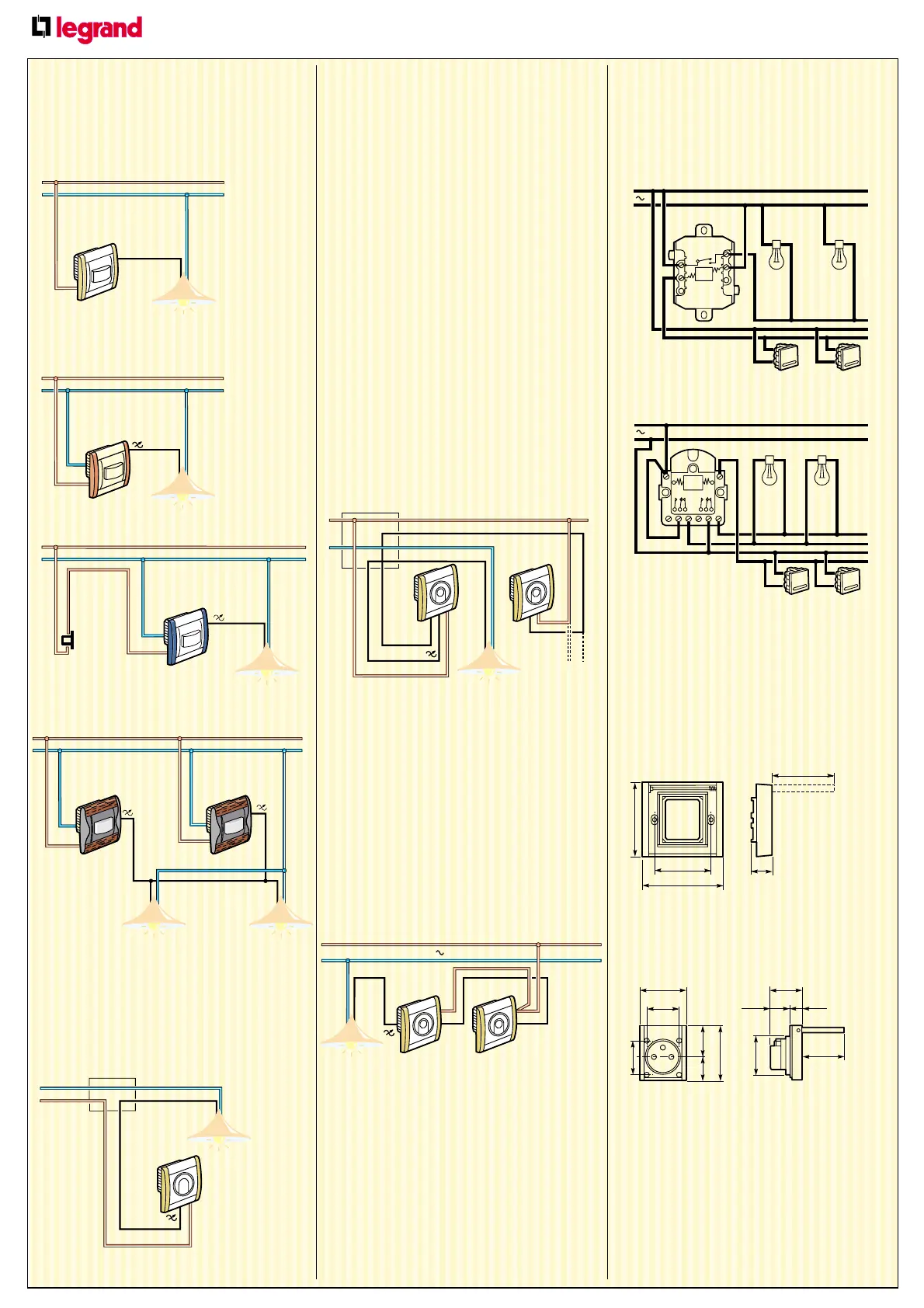

Interrupteur automatique infrarouge
3 fils Sagane réf. 841 02 et Mosaic
réf. 744 72
Interrupteur automatique infrarouge
sans neutre Sagane réf. 841 01 et
Mosaic réf. 744 80
L
N
L
L
N
N
L
N
L
N
L
L
N
L
N
N
Possibilité de commande manuelle
Possibilité de plusieurs commandes
Bouton-poussoir
à ouverture
variapush
Sagane réf. 841 35 (p. 299)
Neptune - 500 W réf. 805 17 (p. 372)
Mosaic réf. 744 15 (p. 348)
PA
B
L
N
Exemple de raccordement du variapush Sagane
Le branchement est identique pour Mosaic et Neptune
Périphériques Sagane et Mosaic
Se raccordent aux télévariateurs ou variapush
par 2 conducteurs polarisés pour avoir
plusieurs points d'allumage du même circuit.
Plusieurs périphériques peuvent être
branchés en parallèle ou panachés avec
poussoirs mécaniques non lumineux.
Remplacement de 2 va-et-vient
Fixation à vis ou à griffes dans boîtes ou
cadres prof. 40 mm
L
N
230 V
L
B
A
B
Exemple de branchement d'un variapush
et d'un périphérique Sagane
Autres
poussoirs ou
périphériques
(5 maxi)
Antiparasitage conforme à la norme
EN 55022
Les appareils s'installent dans les boîtes ou
cadres prof. 40 mm
Variapush 230 V± - 50 Hz
Fonctionnement des variapush et
des appareils associés :
• Allumage et extinction par simple impulsion
• Variation de la lumière en maintenant
le doigt appuyé sur l'appareil (même pour
les poussoirs mécaniques)
Pour lampes à incandescence et halogènes
230 V
Peut fonctionner en halogène TBT
Acceptent comme points de commande
supplémentaires un nombre illimité de
poussoirs mécaniques non lumineux ou
des périphériques (maximum 5)
Longueur de ligne : 25 m
77
67
2361
84
38
51
37
54,2
38
61
34,626,3
42,5
23,5 13,5
télérupteurs à encastrer
L
N
Raccordement bipolaire
10 A - 250 V± - 50 Hz
L
N
Schéma de raccordement
Raccordement unipolaire
10 A - 250 V
± - 50 Hz
variateurs
Sagane, Neptune, Mosaic
Réf. 401 04/805 15/841 41/744 05
Simple allumage (coupure en fin de course)
PA
L
N
Fixation mixte à
vis ou à griffes
dans boîtes
ou cadres
prof. 40 mm
Branchement identique
pour Neptune et Mosaic
socle format réduit
10/16 A - IP 44-5
Télérupteurs modulaires (p. 99)
Télérupteurs Sagane (p. 298)
Télérupteurs Mosaic (p. 347)
plaque à volet
pour Mosaic
(réf. 748 45, ancienne réf. 903 45)
347-1

LEGRAND MOSAIC Series Specifications

General

Series	MOSAIC
Category	Switch
Brand	LEGRAND
Modular	Yes
Color	White
Material	Plastic
Protection Rating	IP20
Voltage Rating	250 V
Current Rating	10 A
Standards	IEC 60669-1
Installation	Flush mounting
Color Options	White, Black
