1. UTILISATION
Mécanisme de commande automatique de fermeture temporisé d’un
circuit, déclenchée par le mouvement de l’utilisateur dans le champ
d’action de l’appareil
2. MISE EN SITUATION
Se montent sur plaques et supports Mosaic
Couleurs Références des plaques
blanc RAL 9010 750 02/10/14/22/23/42
bleu fidgi RAL 5017 752 52/60/64/72/73
rouge color RAL 3020 751 52/60/64/72/73
jaune samba RAL 1023 753 02/10/14/22/23
vert golf RAL 6016 752 02/10/14/22/23
gris basic RAL 7001 751 02/10/14/22/23
noir gipsy RAL 9017 753 52/60/64/72/73
Fixation Références
à vis 748 02/04/06/25
Supports 2 modules à griffes 748 12
à clips 748 52
Supports 1 module à clips 748 80
Les mécanismes se montent sur DLP alu avec adaptateur réf. 307 84
Boîte d’encastrement prof. 38 mm minimum
Pour le démontage, retirer toujours la plaque Mosaic en premier
3. COTES D’ENCOMBREMENT
87045 LIMOGES Cedex
Téléphone : 05 55 06 87 87 - Télécopie : 05 55 06 88 88

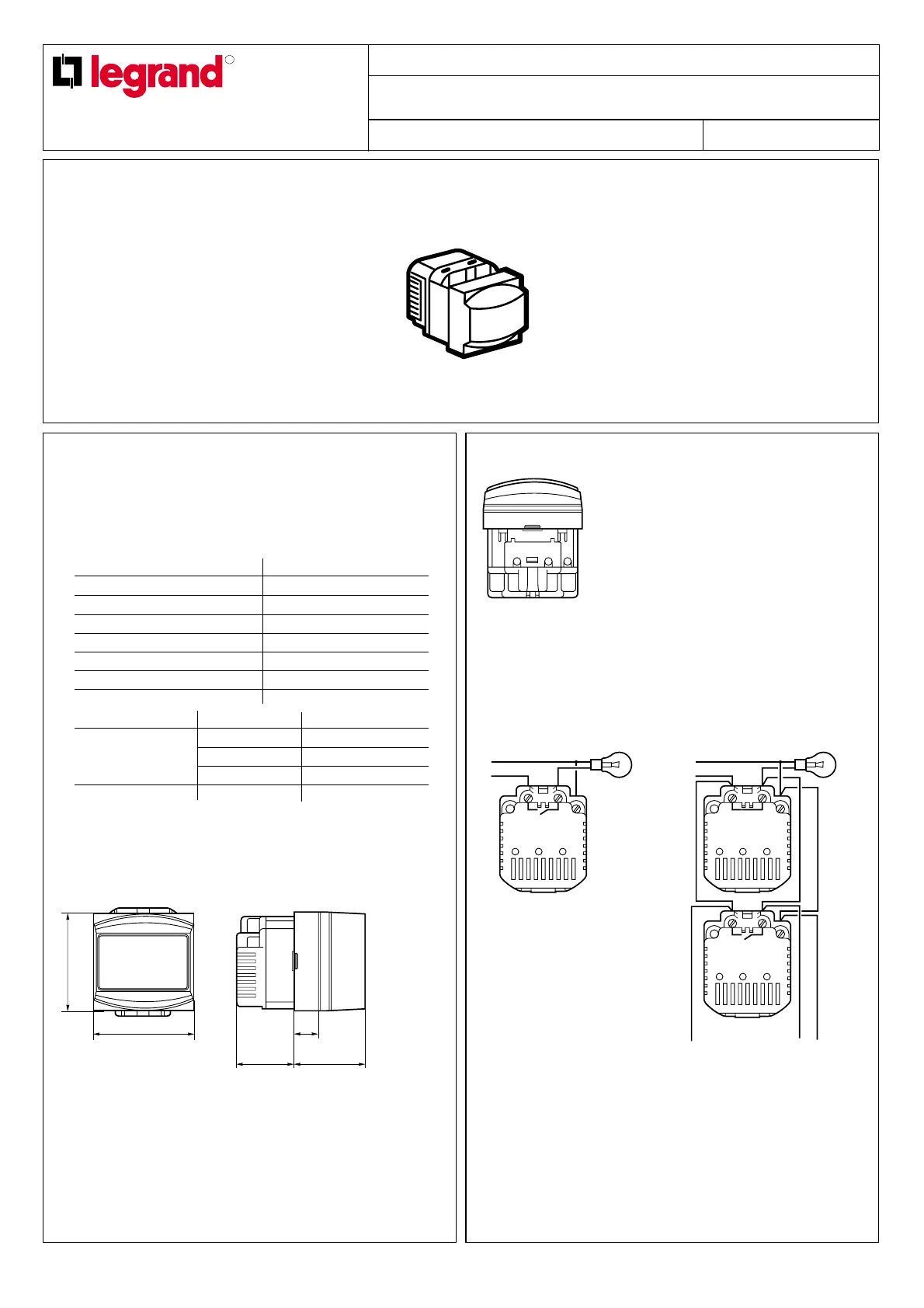

Fiche technique : FA113C
Référence(s) : 744 72
Date : 22.04.98
Interrupteur automatique infrarouge Mosaic
4. RACCORDEMENT
Nombre de bornes : 3
- phase
- neutre
- borne de phase coupée
Type de borne : taille 2 à trous (suivant NF C 61-110)
Solution recevant : 2 x 2,5 mm
2
ou 1 x 4 mm
2
Tournevis plat 4 mm
2
Câblage
5. FONCTIONNEMENT
L’appareil détecte tout mouvement dans son champ d’action par
variation de température d’un rayon à l’autre
Temporisation : 6 s à 6 mn
Seuil de luminosité : 3 à 1000 lux
1
