LEGRAND PW-100-W User Manual

8

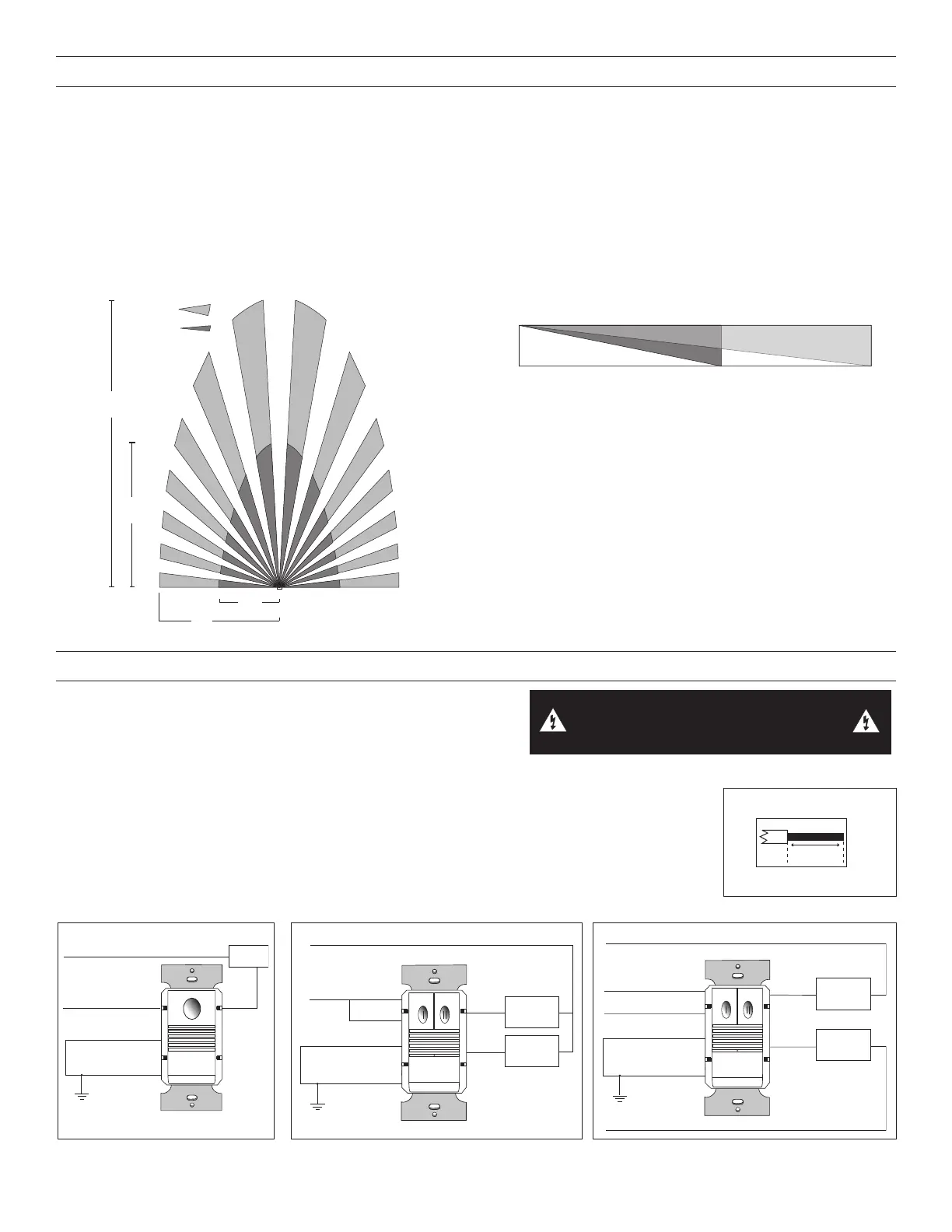

Vue du haut
IRP
Portée
7.5’
(2,2 m)
15’
(4,5 m)
20’
(6,1 m)
35’
(10,6 m)
Mouvement
important
Mouvement
faible
Vue latérale
4’
(1,2 m)
20’
(6,1 m)
35’
(10,6 m)
0
PORTÉES
Le test de portée a été réalisé conformément à la norme NEMA WD 7. Pour des performances optimales, n’utilisez pas le détecteur
dans des espaces plus grands que 4,5 m x 3,6 m (15 pi x 12 pi).
Détecteur IRP
Le détecteur dispose d’une lentille Fresnel de visualisation à multiples cellules et deux niveaux avec un champ de vision à 180 degrés.
La DEL rouge du détecteur clignote lorsque l’IRP détecte un mouvement.
Obstruction de la lentille
Du ruban adhésif opaque est fourni de manière à permettre l’obstruction de parties du champ de vision du détecteur IRP. Cette
opération vous permet d’éliminer la portée dans des zones non souhaitées. Étant donné que cette obstruction diminue la portée,
n’oubliez pas d’en tenir compte en cas de dépannage des problèmes de portée.
INSTALLATION
1. Assurez-vous que le courant a bien été COUPÉ au niveau du
disjoncteur du circuit.
2. Raccordez les fils aux câbles volants du PW comme illustré dans
le schéma de câblage correspondant à votre modèle de PW et à
votre alimentation électrique. Les 2 fils de terre (vert et vert/jaune)
doivent être reliés à la terre pour que le détecteur fonctionne correctement.
3. Fixez le détecteur sur le boîtier mural en insérant des vis dans les deux grands orifices en haut et en
bas du support métallique attaché. Placez-les en face des orifices du boîtier mural puis serrez.
4. ENCLENCHEZ le disjoncteur de circuit. Attendez une minute, puis appuyez sur l’interrupteur
MARCHE/ARRÊT automatique de chaque charge et les lumières s’ALLUMERONT. La mise sous
tension initiale du détecteur implique un certain délai qui n’apparaît que lors de l’installation.
5. Testez et réglez le détecteur si nécessaire.
6. Montez plaque d’interrupteur mural Decorator aux normes du secteur (non fourni).
AVERTISSEMENT : COUPER LE
COURANT AU DISJONCTEUR PRINCIPAL
AVANT D’INSTALLER LE CÂBLAGE.
Câblage des PW-100 et PW-100-347 Câblage à double circuit des
PW-200 et PW-200-347
Câblage à deux niveaux des
PW-200 et PW-200-347
Charge
Rouge
Ligne Noir
Neutre
Terre
Vert
Terre
Vert/jaune
Bleu
Charge
principale
Charge
secondaire
Neutre
Rouge
Marron
Ligne 2
Ligne 1 Noir
Neutre
Terre
Terre
Vert/jaune
Vert
Neutre
Bleu
Ligne Noir
Charge
secondaire
Marron
Charge
principale
Rouge
Terre
Terre
Vert/jaune
Vert
AWG 12 –14
Câble cuivre uniquement
Gabarit de dénudage
1/2"
12,7 mm
