Arkadan görünüm

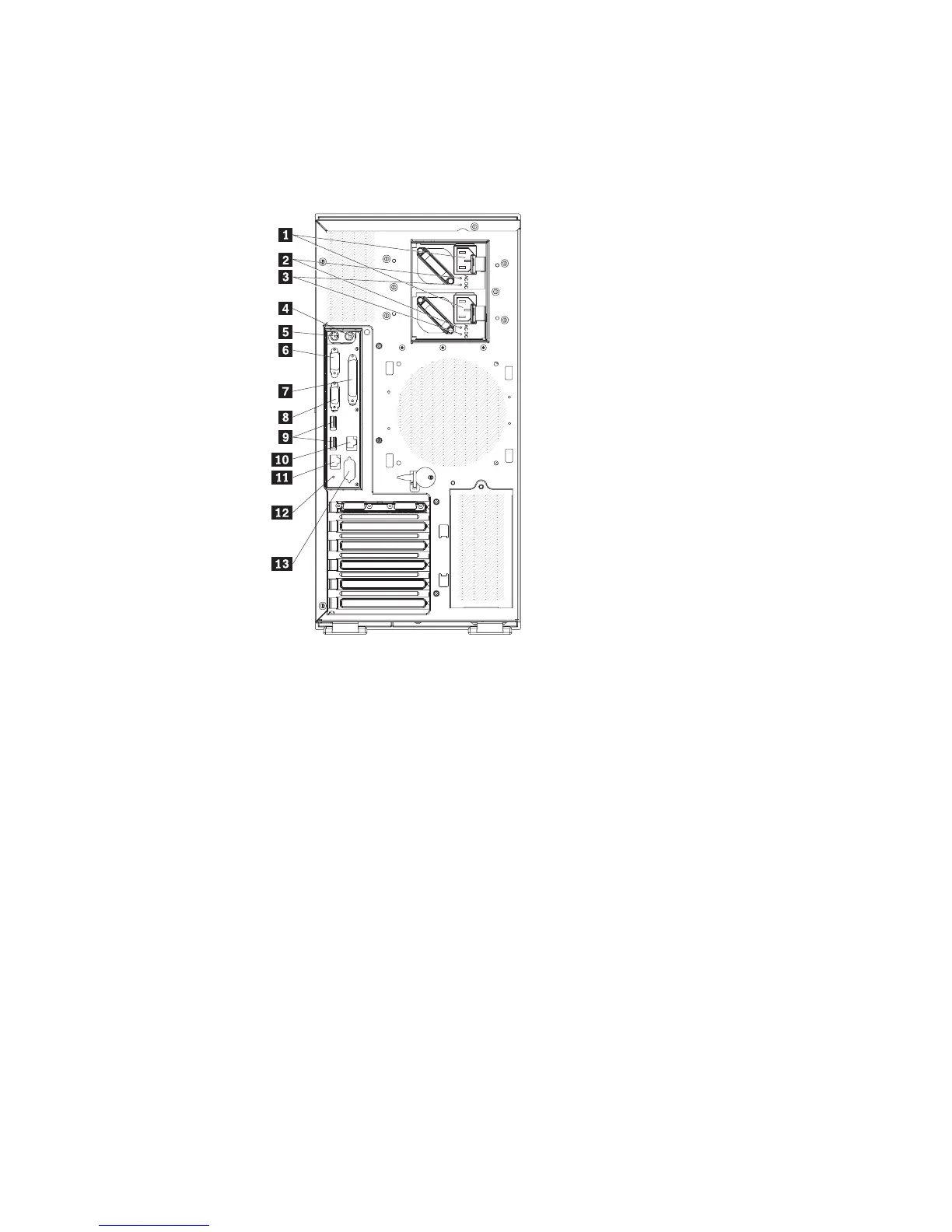

Aşağıdaki şekilde isteğe bağlı yedek gücü bulunan çalışırken değiştirilebilir güç
kaynağı modellerinin arkasındaki ışıklar ve bağlaçlar gösterilmektedir. Bu bağlaçlarla
ilgili ek bilgi için bkz. “Sunucu bileşenleri” sayfa 17.
1 Güç kablosu bağlaçları 8 Video bağlacı
2 AC gücü ışıkları 9 3 ve 4 numaralı USB bağlaçları
3 DC gücü ışıkları 10 (RJ45) Ethernet 10/100/1000
4 Fare bağlacı 11 (RJ45) Ethernet 10/100 (Remote
Supervisor Adapter II SlimLine için)
5 Klavye bağlacı 12 NMI düğmesi
6 Dizisel 1 (COM 1) bağlacı 13 Dizisel 2 (COM 2) bağlacı
7 Paralel bağlaç
Aşağıdaki şekilde çalışırken değiştirilebilir olmayan güç kaynağı modellerinin
arkasındaki bağlaçlar gösterilmektedir. Bu bağlaçlarla ilgili ek bilgi için bkz. “Sunucu
bileşenleri” sayfa 17.
Bölüm 1. ThinkServer TD100 ve TD100x sunucusu 13
