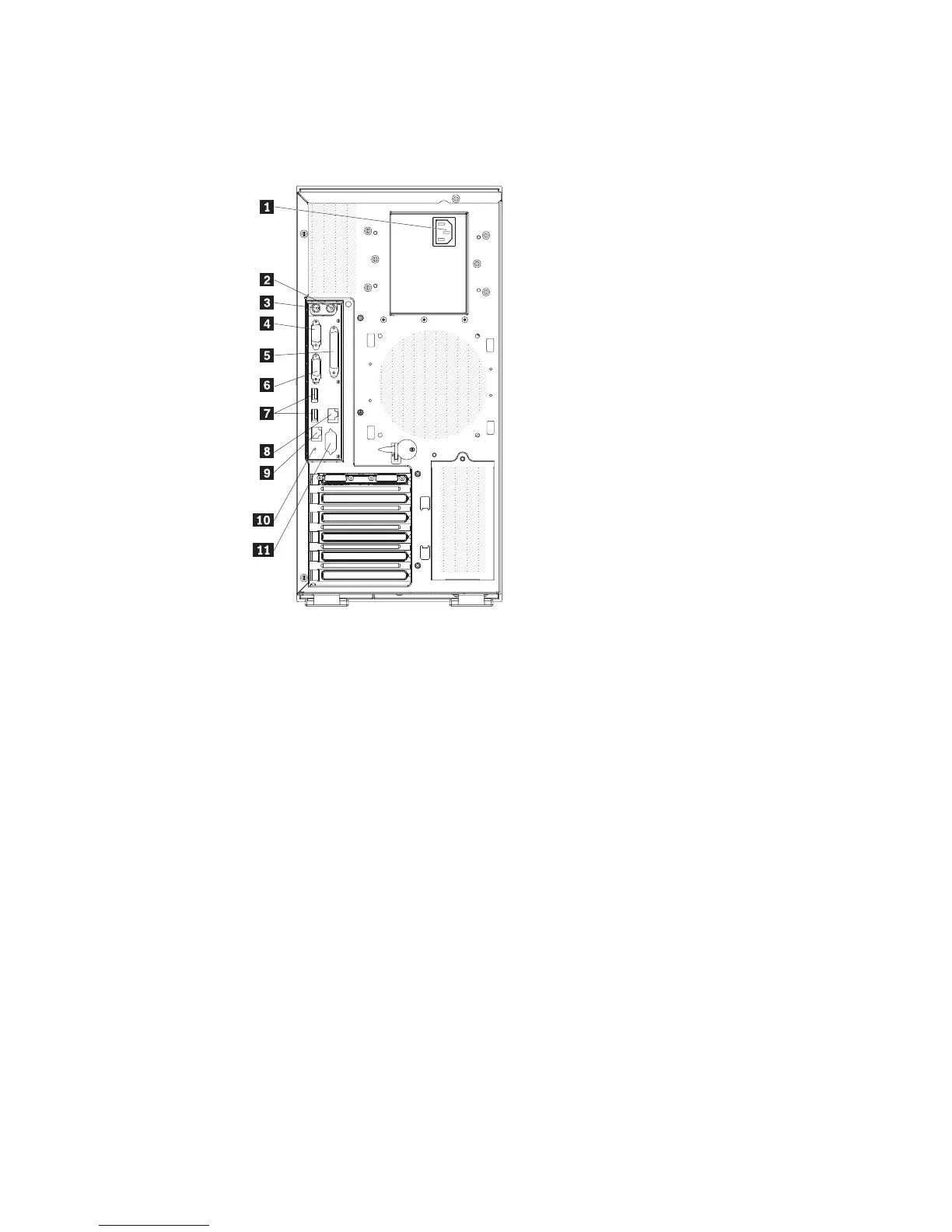

La figure suivante présente l’emplacement des connecteurs à l’arrière d’un serveur
non doté d’un bloc d’alimentation remplaçable à chaud. Pour plus d’informations,
voir «Composants du serveur», à la page 18.
1 Connecteurs de cordon d’alimentation 7 Connecteurs USB 3 et 4
2 Connecteur de souris 8 Connecteur Ethernet 10/100/1000
(RJ45)
3 Connecteur de clavier 9 Connecteur Ethernet 10/100 (RJ45)
(pour carte Remote Supervisor
Adapter II SlimLine)
4 Connecteur série 1 (COM 1) 10 Bouton d’interruption non masquable
5 Connecteur parallèle 11 Connecteur série 2 (COM 2)
6 Connecteur vidéo
Connecteur du cordon d’alimentation
Ce connecteur permet de relier le cordon d’alimentation.
Voyant d’alimentation en courant alternatif (modèles dotés d’un bloc
d’alimentation remplaçable à chaud uniquement)
Ce voyant vert informe sur l’état du bloc d’alimentation. En fonctionnement
normal, les voyants d’alimentation en courant alternatif et en courant
continu sont tous deux allumés. Pour les autres combinaisons des voyants,
consultez le manuel Hardware Maintenance Manual.
Voyant d’alimentation en courant continu (modèles dotés d’un bloc
d’alimentation remplaçable à chaud uniquement)
Ce voyant vert informe sur l’état du bloc d’alimentation. En fonctionnement
normal, les voyants d’alimentation en courant alternatif et en courant
continu sont tous deux allumés. Pour les autres combinaisons des voyants,
consultez le manuel Hardware Maintenance Manual.
Connecteur de souris
Ce connecteur permet de relier une souris.
14 ThinkServer TD100 et TD100x Types 4203, 4204, 4205, 4206, 6398, 6399, 6419 et 6429 - Guide d’utilisation
