Composants du serveur

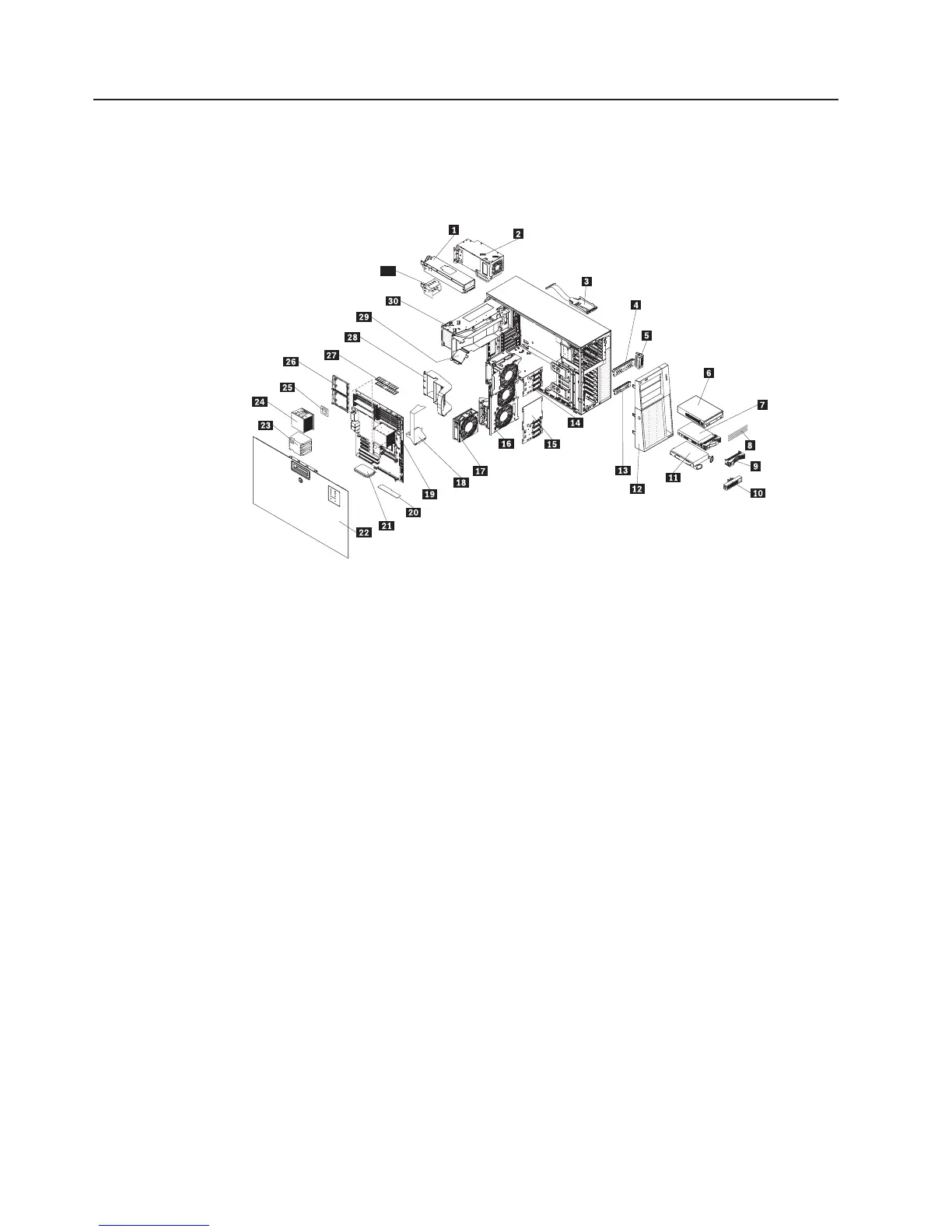

La figure ci-dessous présente les principaux composants du serveur. Il se peut que
les figures contenues dans le présent document ne correspondent pas exactement
à votre configuration matérielle.
31
1 Bloc d’alimentation remplaçable à
chaud (certains modèles)
17 Ventilateur remplaçable à chaud
2 Bloc d’alimentation fixe (certains
modèles)
18 Déflecteur du processeur
3 Panneau de commande 19 Carte mère
4 Blindage électromagnétique de la
baie d’unité
20 ServeRAID 8k-l (TD100) ou
ServeRAID 8k (TD100x)
5 Câble USB 21 Régulateur de tension (VRM)
6 Unité de CD-ROM/DVD-ROM 22 Panneau
7 Unité remplaçable à chaud 23 Obturateur du dissipateur thermique
8 Pièce de garniture de l’unité de
CD-ROM/DVD-ROM
24 Dissipateur thermique
9 Pièce de garniture de l’unité
remplaçable à chaud
25 Microprocesseur
10 Pièce de garniture de l’unité simple 26 Patte de retenue du dissipateur
thermique
11 Unité simple 27 Barrettes DIMM
12 Panneau frontal 28 Support de blocage arrière de la carte
13 Blindage électromagnétique de l’unité
de disque dur
29 Conduit de ventilation DIMM
14 Fond de panier SAS/SATA 30 Boîtier d’alimentation
15 Plaque arrière SATA 31 Obturateur du bloc d’alimentation
remplaçable à chaud
16 Bloc de ventilation
18 ThinkServer TD100 et TD100x Types 4203, 4204, 4205, 4206, 6398, 6399, 6419 et 6429 - Guide d’utilisation
