Kapitel 2. Zusatzeinrichtungen installieren
Wichtig: Stellen Sie vor der Installation von optionaler Hardware sicher, dass der
Server ordnungsgemäß funktioniert. Starten Sie den Server, und stellen Sie sicher,
dass das Betriebssystem gestartet wird, wenn ein solches installiert ist. Ist kein
Betriebssystem installiert, stellen Sie sicher, dass eine 19990305-Fehlernachricht
mit der Information angezeigt wird, dass kein Betriebssystem gefunden wurde, der
Server aber sonst ordnungsgemäß funktioniert. Funktioniert der Server nicht ord-
nungsgemäß, finden Sie im Wartungshandbuch Diagnoseinformationen.
Serverkomponenten

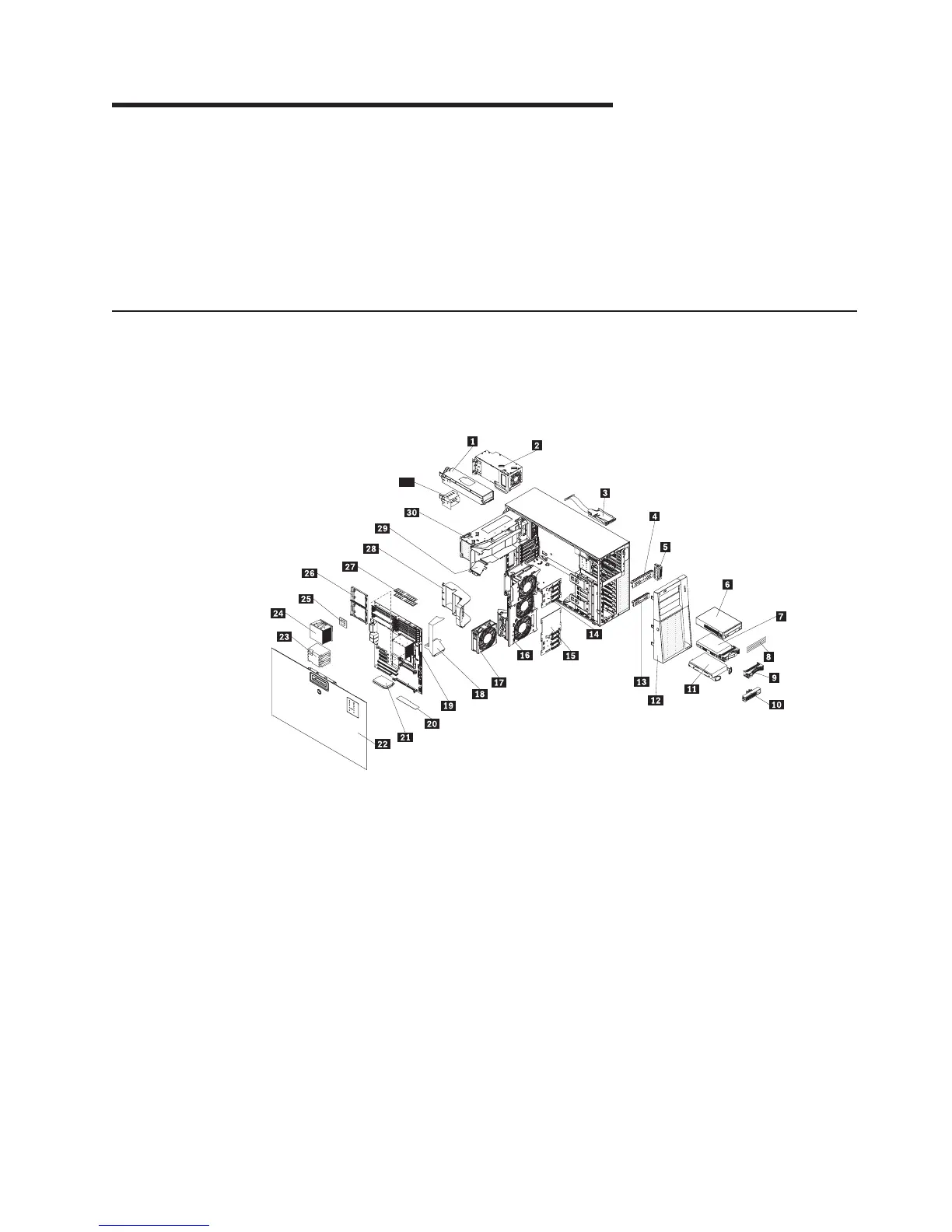

Die folgende Abbildung zeigt die Position der Hauptkomponenten im Server. Die
Abbildungen in diesem Handbuch weichen möglicherweise geringfügig von Ihrer
Hardware ab.
31
1 Hot-Swap-Netzteil (einige Modelle) 17 Hot-Swap-Lüfter
2 Fixiertes Netzteil (einige Modelle) 18 Trennwand für Prozessor
3 Netzschalterbauteil 19 Systemplatine
4 EMV-Abschirmung für Laufwerk-
position
20 ServeRAID 8k-l (TD100) oder
ServeRAID 8k (TD100x)
5 USB-Kabelsatz 21 Spannungsreglermodul (VRM)
6 CD-/DVD-Laufwerk 22 Abdeckung
7 Hot-Swap-Laufwerk 23 Kühlkörperabdeckung
8 Leiste des CD-/DVD-Laufwerks 24 Kühlkörper
9 Leiste des Hot-Swap-Laufwerks 25 Mikroprozessor
10 Leiste des Simple-Swap-Laufwerks 26 Kühlkörperhalterung
11 Simple-Swap-Laufwerk 27 DIMMs
12 Frontblende 28 Hintere Adapterhalterung
13 EMV-Abschirmung für Festplattenlauf-
werk
29 Luftführung für DIMM
14 SAS/SATA-Rückwandplatine 30 Netzteilgehäuse
15 SATA-Rückwand 31 Abdeckblende für Hot-Swap-Netzteil
16 Lüftungsbaugruppe
