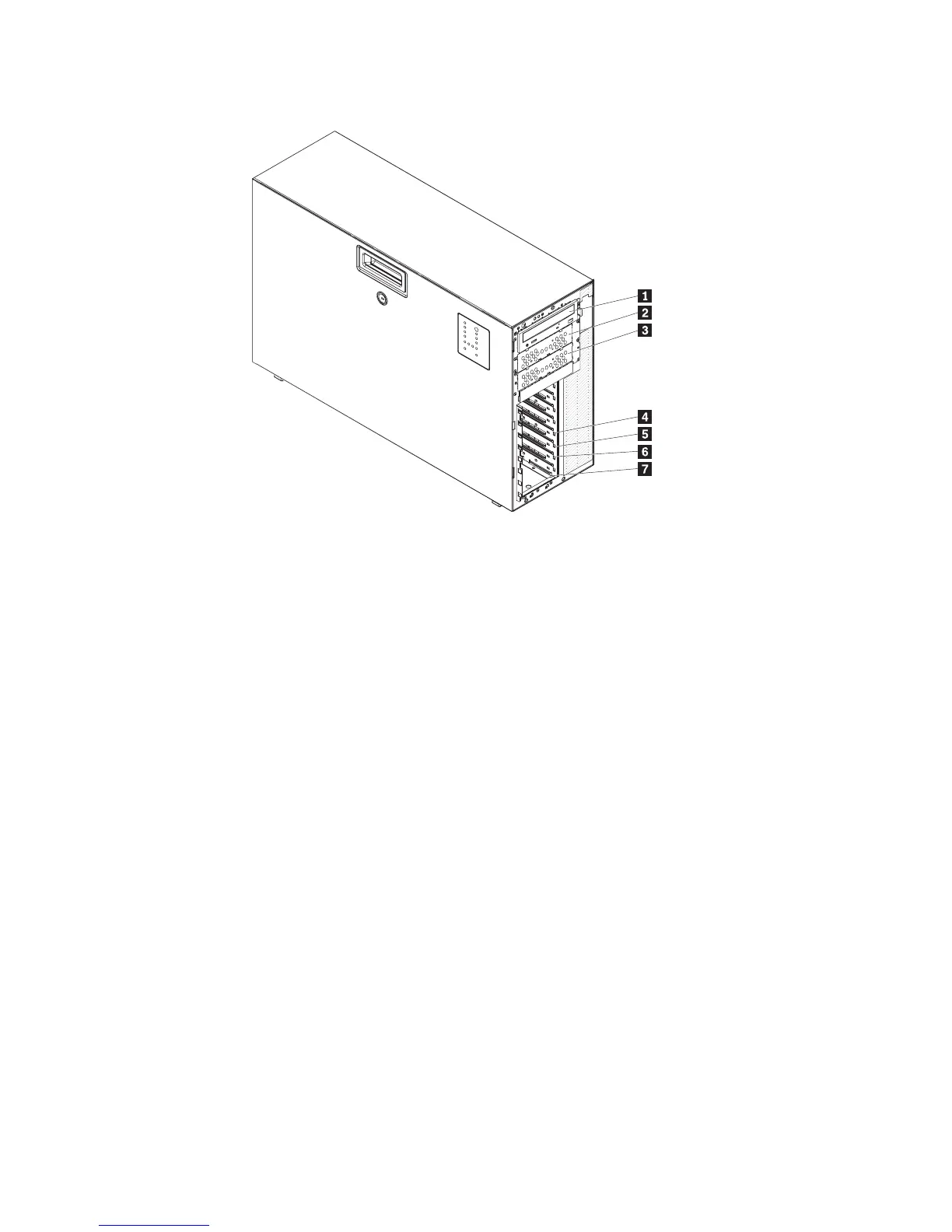

In der folgenden Abbildung ist ein Simple-Swap-Servermodell (TD100) dargestellt.
1 Position 1 7 Position 5
2 Position 2 8 Position 6
3 Position 3 9 Position 7
4 Position 4
Die folgenden Anmerkungen enthalten Beschreibungen der vom Server unterstütz-
ten Laufwerktypen sowie weitere Informationen, die Sie beim Installieren eines
Laufwerks beachten müssen:
v Stellen Sie sicher, dass Sie über alle Kabel und Bauteile verfügen, die in der
Dokumentation zum Laufwerk angegeben sind.
v Lesen Sie die mit dem Laufwerk gelieferten Anweisungen, um festzustellen, ob
am Laufwerk Schalter und Brücken eingestellt werden müssen. Achten Sie beim
Installieren einer SATA- oder einer SAS-Einheit darauf, dass die zugehörige
SATA- oder SAS-ID definiert ist.
v Beispiele für Laufwerke für austauschbare Datenträger sind externe USB-
Diskettenlaufwerke, Bandlaufwerke, CD-Laufwerke, CD-RW-Laufwerke und DVD/
CD-RW-Combo-Laufwerke. Sie können Laufwerke für austauschbare Datenträger
nur in den Positionen 1, 2 und 3 installieren.
v Um ein 3,5-Zoll-Laufwerk in einer 5,25-Zoll-Position installieren zu können, ist ein
5,25-Zoll-Umbausatz erforderlich.
v Zur Vermeidung elektromagnetischer Störungen sowie zur ordnungsgemäßen
Kühlung des Servers müssen alle Positionen und PCI-, PCI-Express- und PCI-X-
Steckplätze entweder belegt oder abgedeckt sein. Wenn Sie ein Laufwerk oder
einen PCI-, PCI-Express- oder PCI-X-Adapter installieren, bewahren Sie die
EMV-Blende und die Abdeckblende für die Position bzw. die Abdeckung des
PCI-, PCI-Express- oder PCI-X-Adaptersteckplatzes für den Fall auf, dass Sie
das Laufwerk oder den Adapter zu einem späteren Zeitpunkt wieder entfernen.
v Eine Liste der unterstützten Zusatzeinrichtungen für den Server finden Sie unter
der Adresse http://www.lenovo.com/thinkserver/.
38 ThinkServer TD100 und TD100x Benutzerhandbuch
