Sistem kartı isteğe bağlı aygıt bağlaçları

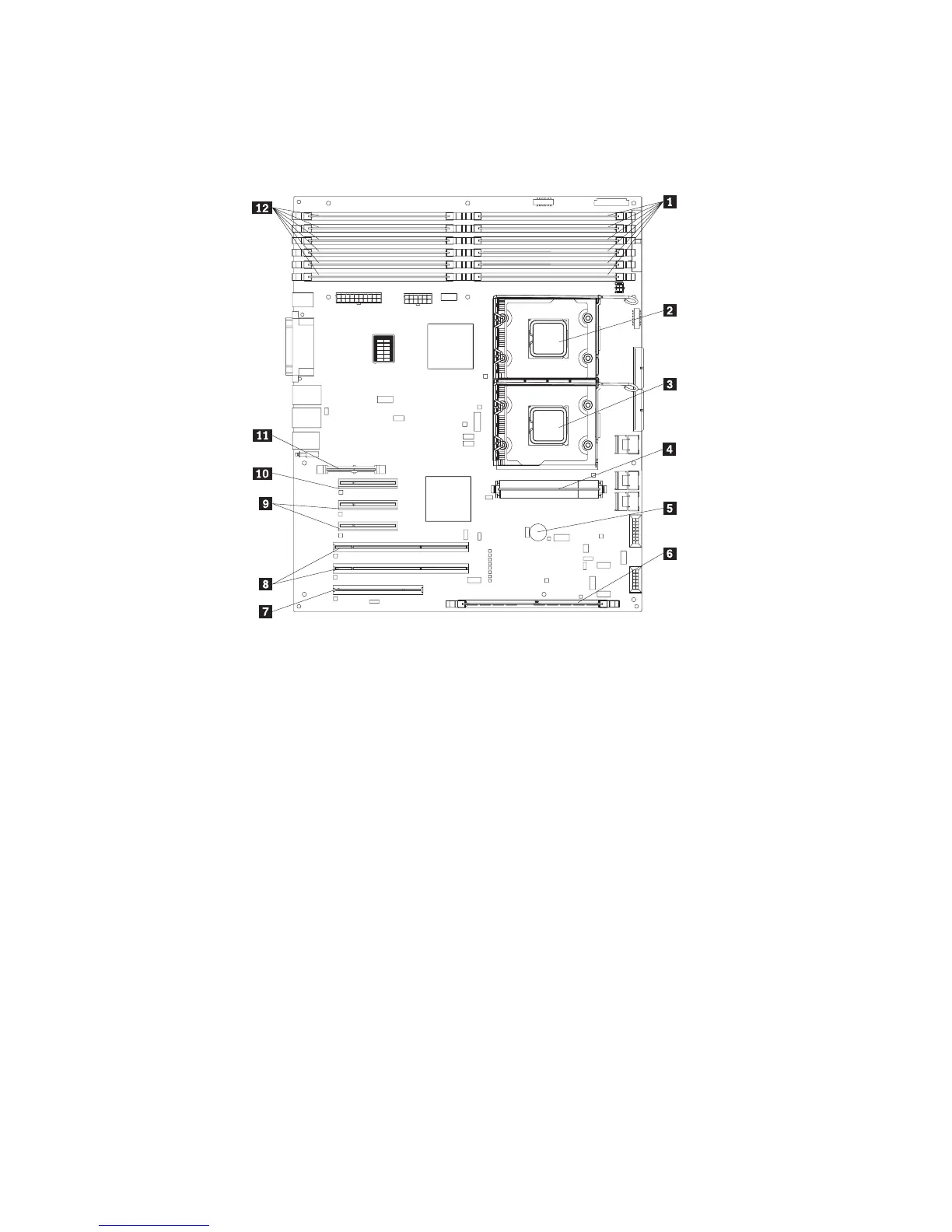

Aşağıdaki şekilde kullanıcı tarafından takılabilir aksamlara ilişkin sistem kartı
bağlaçları gösterilmektedir.
1
2
3
4
5
6
7
8
9
10
11
12
DIMM LEDs
1 DIMM bağlaçları (6) 7 PCI 32 bit/33 MHz bağlacı
2 Mikroişlemci 1 bağlacı 8 PCI-X 64 bit/133 MHz bağlacı
3 Mikroişlemci 2 bağlacı 9 PCI Express x8 (x8) bağlacı
4 VRM bağlacı 10 PCI Express x8 (x4) bağlacı
5 Pil 11 Sistem yönetimi Ethernet bağlacı
6 RAID bağdaştırıcısı 12 DIMM bağlaçları (6)
Sistem kartı anahtarları
Aşağıdaki şekilde sistem kartındaki SW4 anahtarı (Boot block/Clear CMOS) 1
gösterilmektedir.
20 ThinkServer TD100 ve TD100x Tip 4203, 4204, 4205, 4206, 6398, 6399, 6419 ve 6429: Tanıtma ve Kullanma Kılavuzu
