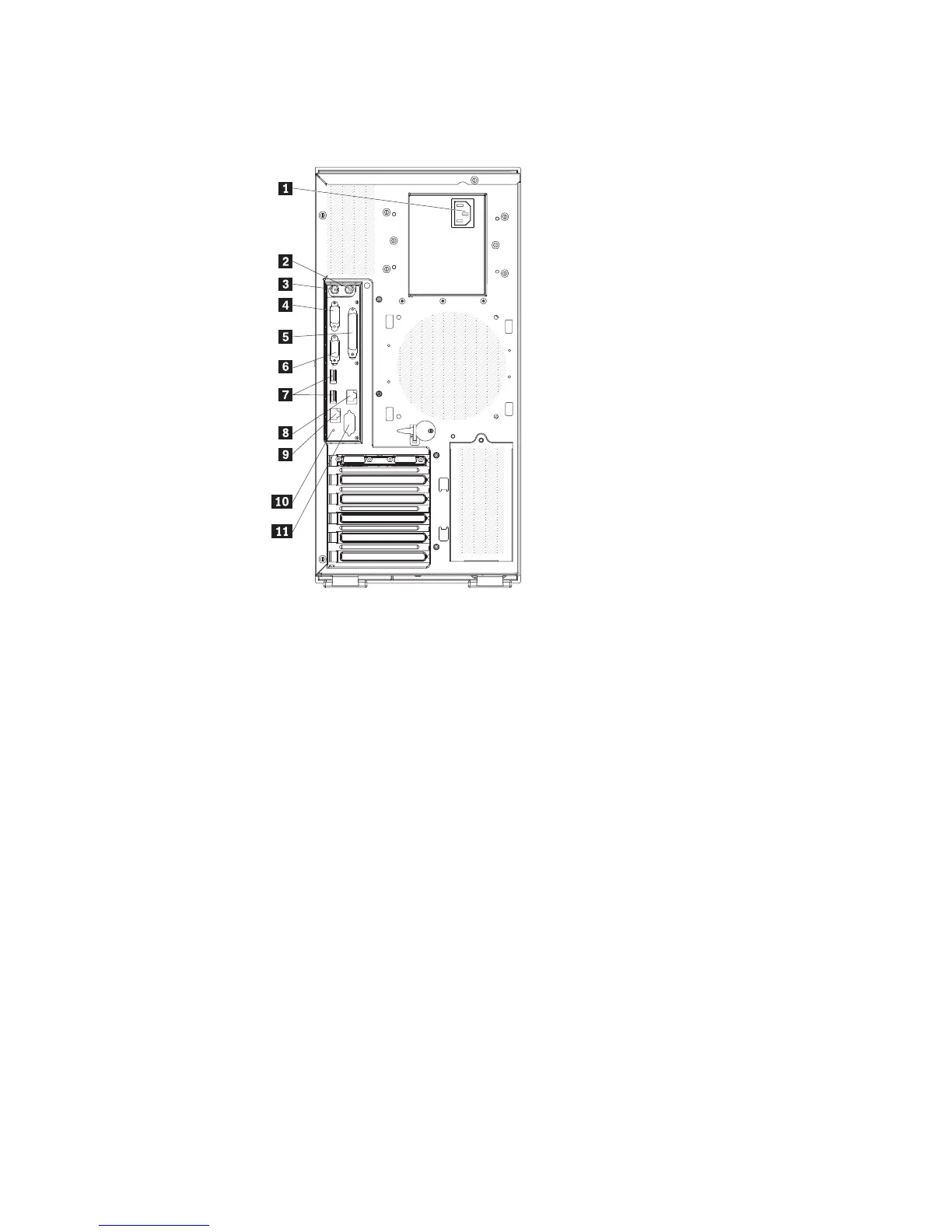

In der folgenden Abbildung sind die Anschlüsse an der Rückseite von nicht Hot-
Swap-fähigen Servermodellen dargestellt.
1 Netzkabelanschlüsse 7 USB-Anschlüsse 3 und 4
2 Mausanschluss 8 Ethernet-10/100/1000-Anschluss
(RJ45)
3 Tastaturanschluss 9 Ethernet-10/100-Anschluss (RJ45, für
Remote Supervisor Adapter II
SlimLine)
4 Serieller Anschluss 1 (COM 1) 10 NMI-Knopf
5 Parallelanschluss 11 Serieller Anschluss 2 (COM 2)
6 Bildschirmanschluss
Netzkabelanschluss
Schließen Sie an diesen Anschluss das Netzkabel an.
Anzeige für Wechselstrom
Diese grüne Anzeige liefert Statusinformationen zum Netzteil. Bei normalem
Betrieb leuchtet sowohl die Anzeige für Wechselstrom- als auch die Anzeige
für Gleichstromversorgung. Informationen zu anderen Anzeigenkombina-
tionen finden Sie im Wartungshandbuch auf der ThinkServer-Dokumentati-
ons-DVD.
Anzeige für Gleichstrom
Diese grüne Anzeige liefert Statusinformationen zum Netzteil. Bei normalem
Betrieb leuchtet sowohl die Anzeige für Wechselstrom- als auch die Anzeige
für Gleichstromversorgung. Informationen zu anderen Anzeigenkombina-
tionen finden Sie im Wartungshandbuch auf der ThinkServer-Dokumentati-
ons-DVD.
Mausanschluss
Schließen Sie an diesen Anschluss eine Mauseinheit an.
Kapitel 3. Steuerelemente, Anzeigen und Stromversorgung des Servers 53
