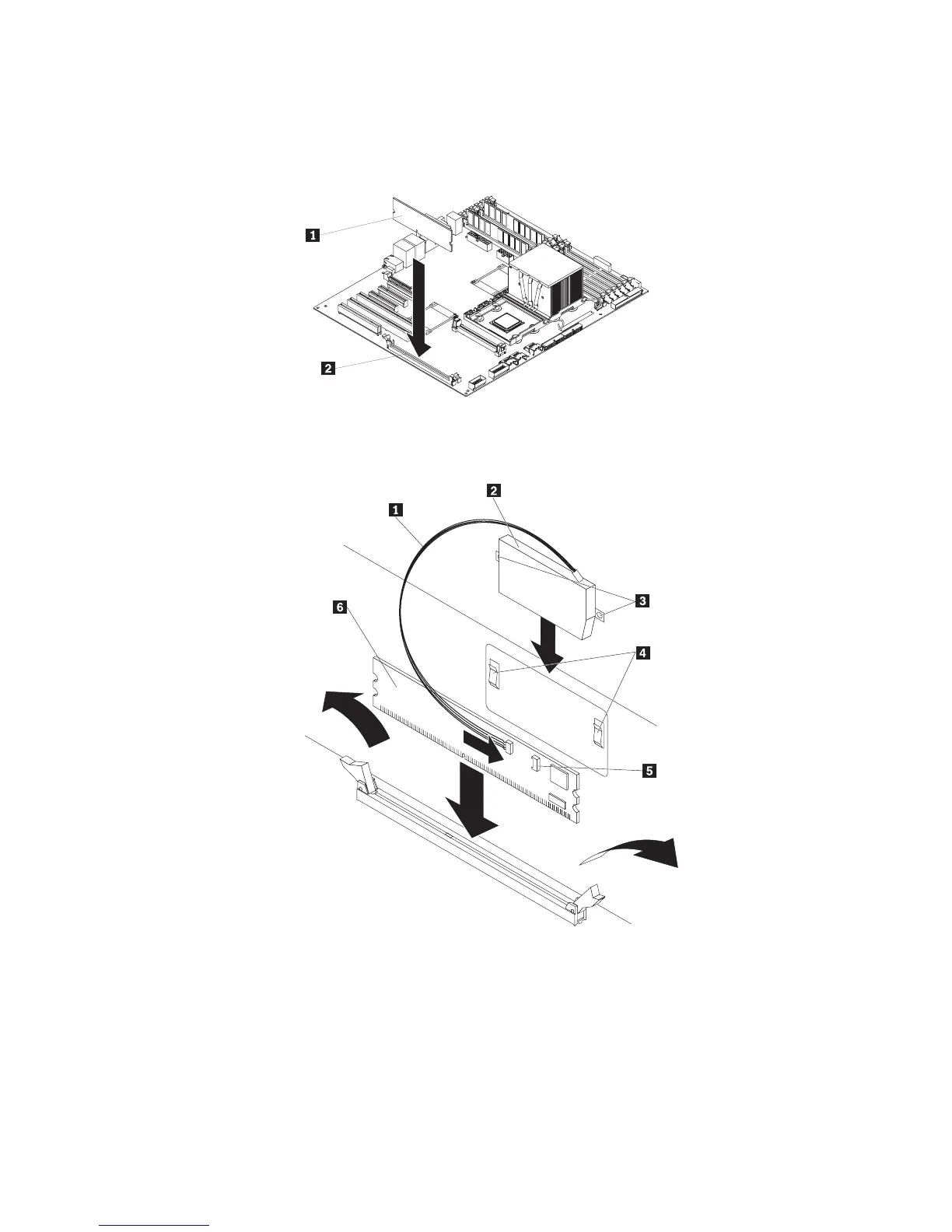

6. Gire el adaptador ServeRAID-8k 1 de forma que las clavijas del adaptador
ServeRAID-8k se alineen correctamente con el conector 2.
Atención: Una inserción incompleta puede causar daños en la placa del
sistema o en el adaptador ServeRAID-8k.
7. Presione el adaptador ServeRAID-8k firmemente en el conector.
8. Deslice las pestañas de montaje de la batería en los clips de montaje de la
batería en la pared del chasis.
1 Cable de batería 4 Clips de montaje de la batería
2 Batería 5 Conector del cable de la batería
3 Pestañas de montaje de la batería 6 Controlador RAID
9. Enchufe el paquete de la batería en el conector del cable de la batería del
adaptador ServeRAID-8k.
Capítulo 2. Instalación de los dispositivos opcionales 63
