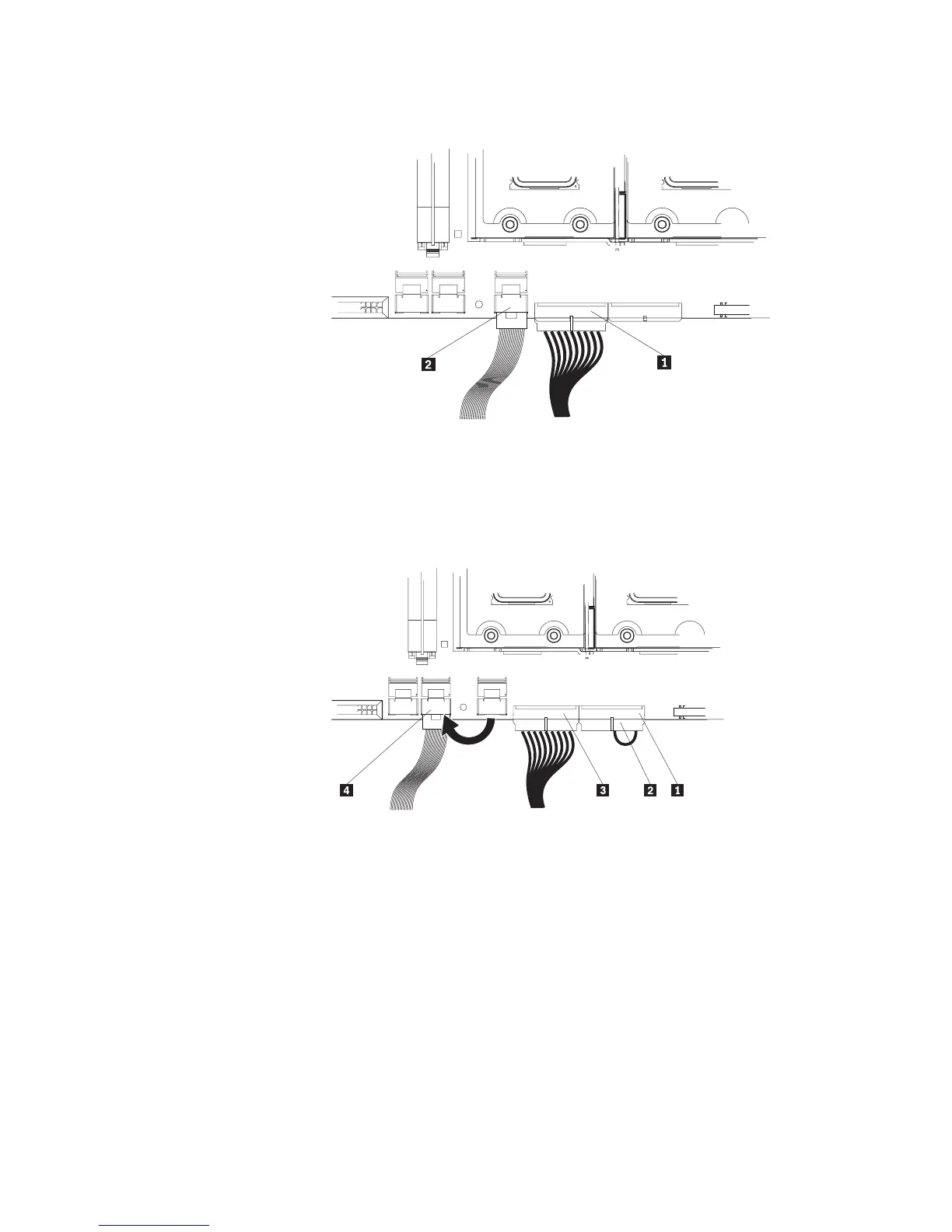

La siguiente ilustración muestra cómo está cableado el modelo SATA de
intercambio simple cuando se envía.
1 Placa posterior 2 SAS/SATA
2 Placa posterior SATA de intercambio simple
La siguiente ilustración muestra cómo deben conectarse los cables cuando
se instala el controlador ServeRAID-8k en el modelo SATA de intercambio
simple.
1 Conector 1 de la placa posterior SAS/SATA
2 Enchufe habilitador del nivel 5 de RAID
3 Conector 2 de la placa posterior SAS/SATA
4 Cable 1 SAS/SATA de intercambio en caliente
11. Si tiene otras opciones para instalar o quitar, hágalo ahora.
12. Vuelva a colocar la cubierta lateral (consulte el apartado “Cómo volver a
instalar la cubierta lateral” en la página 68). Vaya al apartado “Finalización de
la instalación” en la página 66.
Capítulo 2. Instalación de los dispositivos opcionales 65
