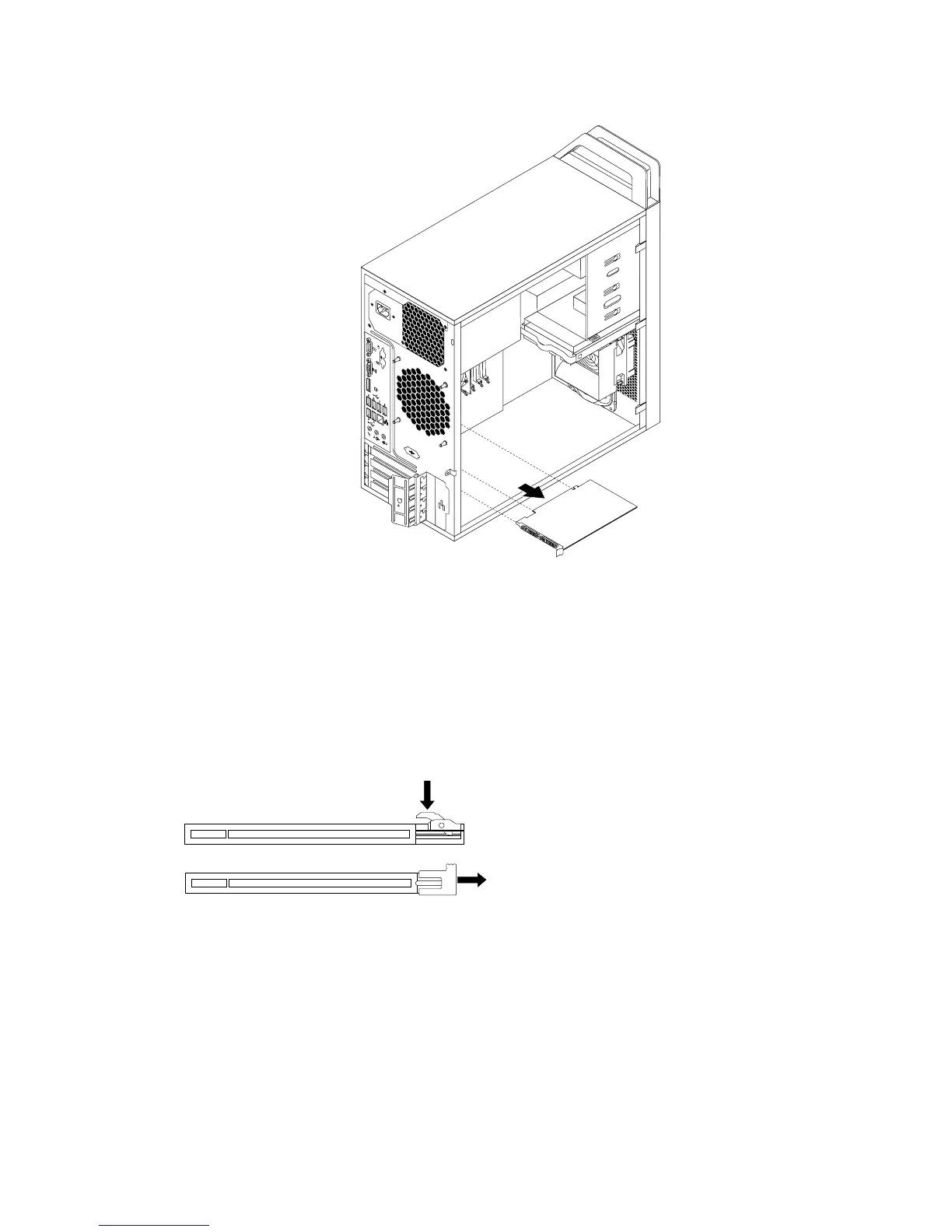

Figura12.ExtraccióndeunatarjetaPCI
Notas:
a.Latarjetacabejustamenteenlaranuradelatarjeta.Sifueranecesario,muevaligeramentela
tarjetahaciaunladoyotrohastaquesalgadelaranuradelatarjeta.
b.Silatarjetaestásujetamedianteunmecanismodecierredesujeción,libereelcierredesujeción
delatarjetaencualquieradelasdosformasilustradas,dependiendodelcierredesujecióndela
ranuraparatarjetaPCI.Sujetelatarjetaytiresuavementedeellahaciafueradelaranura.
Figura13.Desenganchedelmecanismodecierredesujeción
5.ExtraigalanuevatarjetaPCIdesubolsaantiestática.
6.Instalelanuevatarjetaenlaranuraadecuadadelaplacadelsistema.Consulte“Ubicacióndelas
piezasenlaplacadelsistema”enlapágina11.
Nota:SivaainstalarunatarjetagrácaPCIExpressx16,asegúresedequelosclipsdesujecióndela
ranuradememoriaestáncerradosantesdeinstalarlatarjetagráca.
Capítulo4.Instalaciónosustitucióndehardware29
