Laprésentesectionfournitlesinstructionsrelativesauremplacementdublocavantdeconnecteursaudio
etdeportsUSB.
PourremplacerleblocavantdeconnecteursaudioetdeportsUSB,procédezcommesuit:
1.Retireztouslessupportsdesunitésetmettezhorstensiontouslespériphériquesconnectés,ainsi
quel'ordinateur.Débranchezensuitetouslescordonsd'alimentationdesprisesdecourant,puis
déconnecteztouslescâblesreliésàl'ordinateur.
2.Ouvrezlecarterdel'ordinateur.Voir«Ouvertureducarterdel'ordinateur»àlapage32.
3.Retirezlepanneaufrontal.Voir«Retraitetréinstallationdupanneaufrontal»àlapage32.
4.Faitespivoterlabaied'unitédedisqueoptiqueverslehaut,débranchezlescâblesdublocaudio/USB
avantdelacartemère,puisobservezlecheminducâblage.Voir«Localisationdescomposantssur
lacartemère»àlapage12.
5.Retirezlavisquixelesystèmederetenuedublocaudio/USBavant.Retirezensuitelesystème
deretenuedublocaudio/USBavantduboîtier.

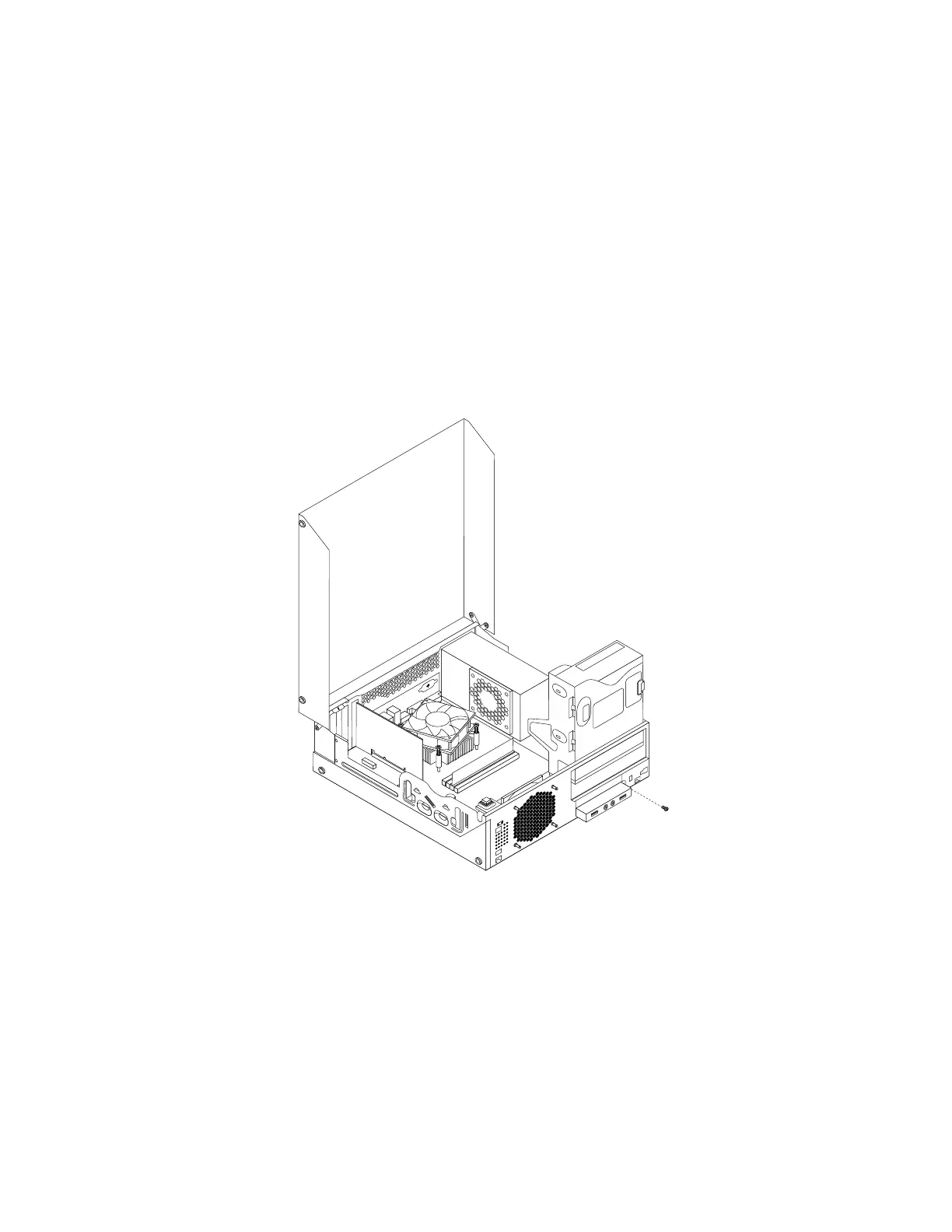

Figure50.RetraitdublocavantdeconnecteursaudioetdeportsUSB
6.Retirezlesdeuxvisquixentleblocaudio/USBavantàsonsystèmederetenue.Retirezensuitelebloc
audio/USBavantdéfaillantdesonsystèmederetenue.
7.Installezunnouveaublocaudio/USBavantdanslesystèmederetenue,puisxezleblocaudio/USB
avantausystèmederetenueàl'aidedesdeuxvis.
8.Installezlesystèmederetenuedublocaudio/USBavantdansleboîtier,puisalignezletroudela
visdusystèmederetenuesurceluiduboîtier.
9.Fixezlesystèmederetenuedublocaudio/USBavantauboîtieràl'aidedelavis.
10.RebranchezlescâblesavantUSBetaudioàlacartemère.Voir«Localisationdescomposantssur
lacartemère»àlapage12.
