6
M5_Anschl_Schnittstelle−Stromaufnahme_32x1−C_Tab
Lenze ¯ MA_3200_C ¯ 8.0

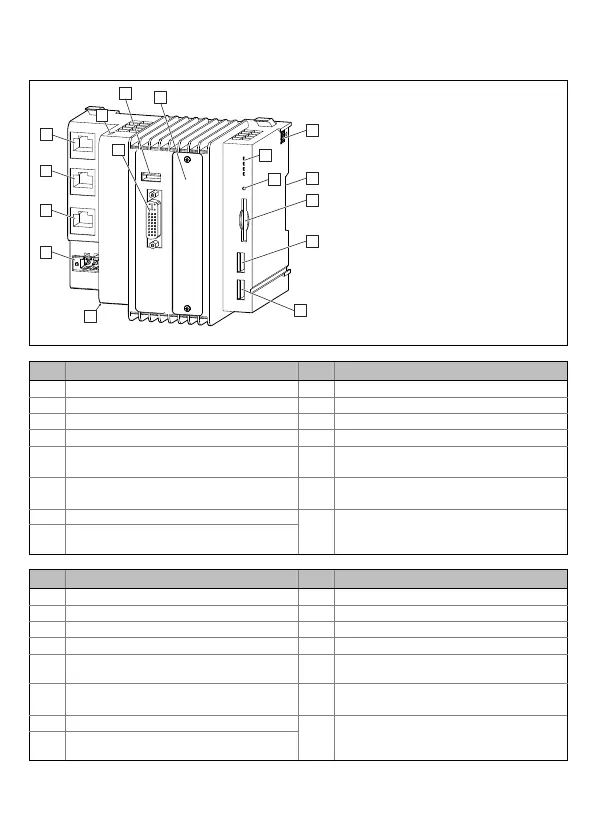

Anschlüsse und Schnittstellen
Connections and interfaces
A
B
C
D
F
G
H
J
I
K
L
M
N
E
O
O
32xxC_009
Pos. Beschreibung Pos. Beschreibung
A LAN 1a; 10/100 MBit/s mit Switch I Kontakte für Rückwandbus
B LAN 1b; 10/100 MBit/s mit Switch J Reset−Taster
C EtherCAT K Führung für Hutschiene
D Spannungsversorgung (24 V DC) L SD−Karte; Datenspeicher für Projektdaten
E DVI−D (nicht bei 3221 C und 3251 C);
Anschluss eines externen Monitors
M USB 2.0; z. B. für Tastatur
F USB 2.0 (nicht bei 3221 C und 3251 C;
Anschluss Touch Screen
N USB 2.0; z. B. für USB−Stick (Backup)
G Schnittstelle für MC−Cards
O Kabelbinder−Durchführung (Verzurrpunkt
für Zugentlastung LAN−Kabel)
H Statusanzeigen (4 LEDs); s. Controller Refe-
renzhandbuch oder »PLC Designer« Hilfe
Pos. Description Pos. Description
A LAN 1a; 10/100 Mbps with switch I Backplane bus contacts
B LAN 1b; 10/100 Mbps with switch J Reset button
C EtherCAT K DIN rail guide
D Voltage supply (24 V DC) L SD card; Data memory for project data
E DVI−D ˘ not for 3221 C and 3251 C; con-
nection of an external monitor
M USB 2.0; e. g. for keyboard
F USB 2.0 (not for 3221 C and 3251 C);
Touch screen connection
N USB 2.0; e. g. for USB stick (Backup)
G Interface for MC cards
O Cable strap lead−through (lashing point for
strain relief LAN cable)
H Status notifications (4 LEDs); see controller
reference manual or »PLC Designer« help
