Messa in servizio
Procedere come segue:
ƒ Accendere l’unità (inserzione della rete)
ƒ Osservare le indicazioni di stato
– Dopo un breve intervallo di inizializzazione deve lampeggiare
l’indicatore verde.
ƒ Disattivare le richieste della funzione di sicurezza
ƒ Impostare l’abilitazione controllo
– Dopo il tempo di avviamento impostato, il motore deve girare alla
velocità impostata.
ƒ Prima verifica di comportamento conforme:
– Senso di rotazione corretto
– Tempo di avviamento come impostato
– Velocità corretta
– Controllo della velocità adeguato
ƒ Verifica di funzioni di controllo opzionali:
– Funzionamento impostazione analogica del valore di riferimento
– Funzionamento segnali di controllo digitali, ad es. finecorsa
– Funzionamento del freno di stazionamento del motore collegato
– Funzionamento del cambio di senso di rotazione
– Funzionamento della richiesta della funzione di sicurezza
– Funzionamento dei segnali di controllo tramite bus di campo
ƒ Spegnimento dell’azionamento
– Ridurre la velocità
– Inibire l’unità di controllo (blocco dell’abilitazione controllo)
– Disinserire la rete

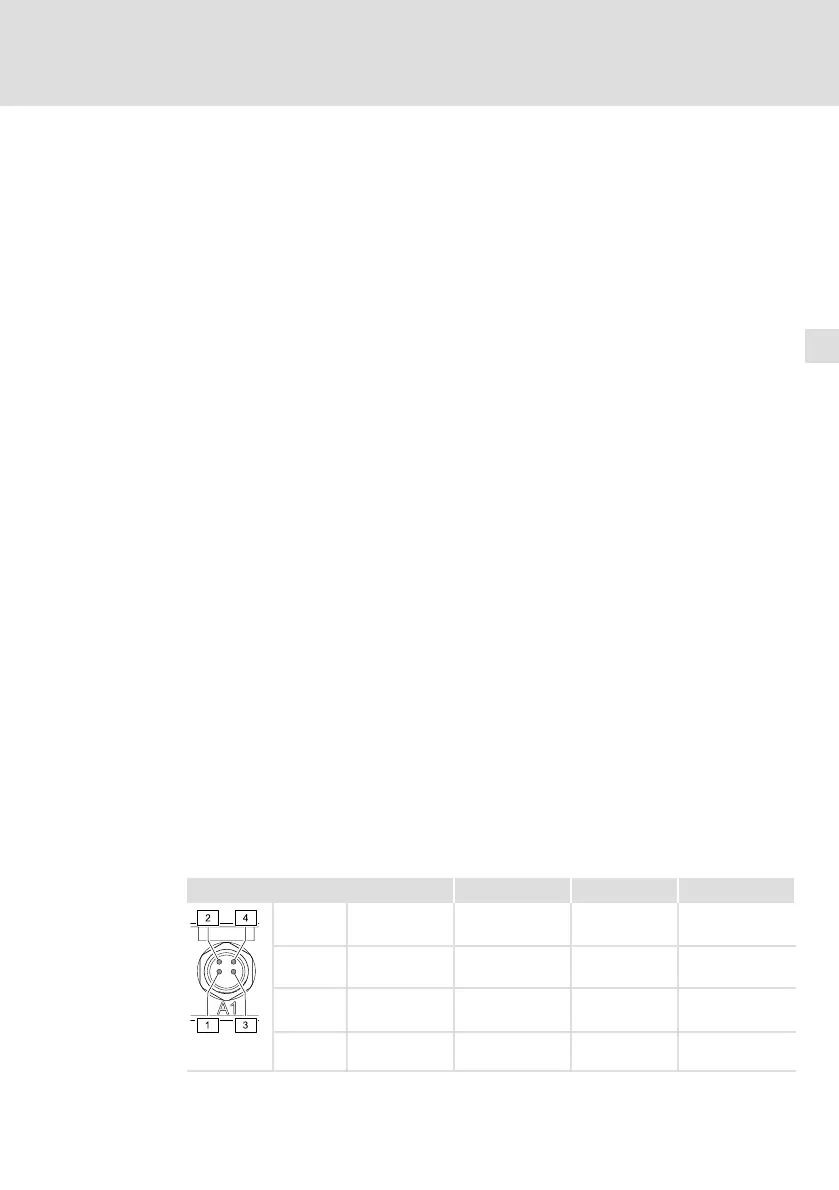

A seconda del sistema bus della Communication Unit gli stati vengono segnalati
con un indicatore a LED. Per informazioni dettagliate, vedere il Manuale di
comunicazione del sistema bus in uso.
LED 1 (green) 2 (green) 3 (red) 4 (red)
PROFIBUS BUS STATE MODULE STATE BUS ERROR MODULE ERROR
AS−i SLAVE 1 READY SLAVE 2 READY SLAVE 1 ERROR SLAVE 2 ERROR
EtherCAT RUN LINK/ACTIVITY ERROR LINK/ACTIVITY
(green)
PROFINET BUS READY LINK/ACTIVITY 1
(yellow)
BUS ERROR LINK/ACTIVITY 2
(yellow)
E84DG056_b
