Lenze ¯ EDKV800PEPCZ 1.0
0
·
, Lesen Sie zuerst diese Anleitung und die Dokumentation zum Grundgerät, bevor Sie mit den
Arbeiten beginnen!
Beachten Sie die enthaltenen Sicherheitshinweise.
Diese Anleitung ist gültig für:
Tragarm−Adapter
v800−P/v200−P
43.9 cm (17.3") 61.0 cm (24")
EPCZMP1 x x
EPCZEBT801−000 x −
EPCZEBT901−000 − x
Zielgruppe
Diese Dokumentation wendet sich an Personen, die das beschriebene Produkt nach Projektvorgabe installieren
und in Betrieb nehmen.
I Tipp!
Informationen und Hilfsmittel rund um die Lenze−Produkte finden Sie im Download−Bereich
unter
www.lenze.com

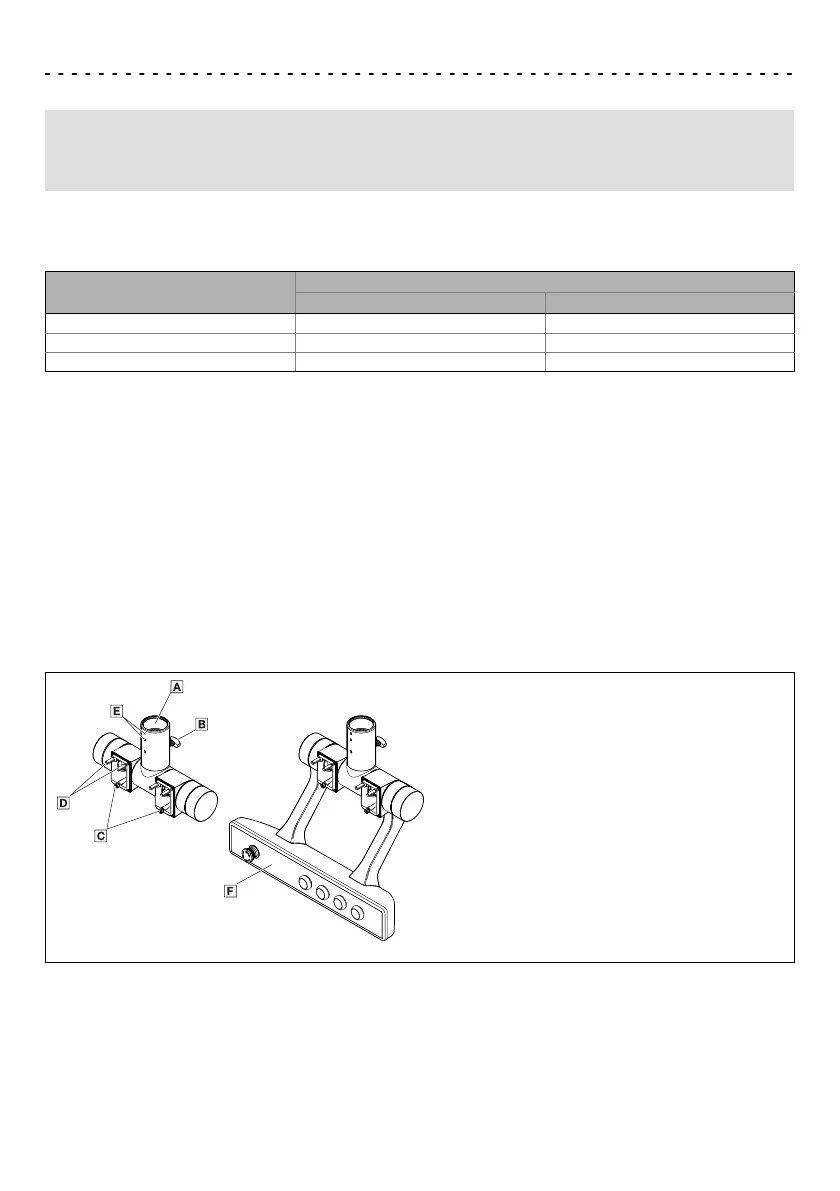

Übersicht
EPCZMP1 EPCZEBT801-000
EPCZEBT901-000
0 Aufnahme für das kundenseitige Tragarmsystem (Æ 48 mm)
1
Flügelschraube zur Fixierung der drehbaren T−Stück−Anbindung
2
Zylinderschraube M5 x 16 mm zur Verbindung des Tragarm−Adapters mit dem Grundgerät
3
Zylinderstifte zur Verbindung des Tragarm−Adapters mit dem Grundgerät
4
Gewindestift M6 x 4 mm zur Verbindung des Tragarm−Adapters mit dem kundenseitigen Tragarmsystem
5
Schalterbox (Option) für kundenseitigen Anzeige− und Bedienelemente
