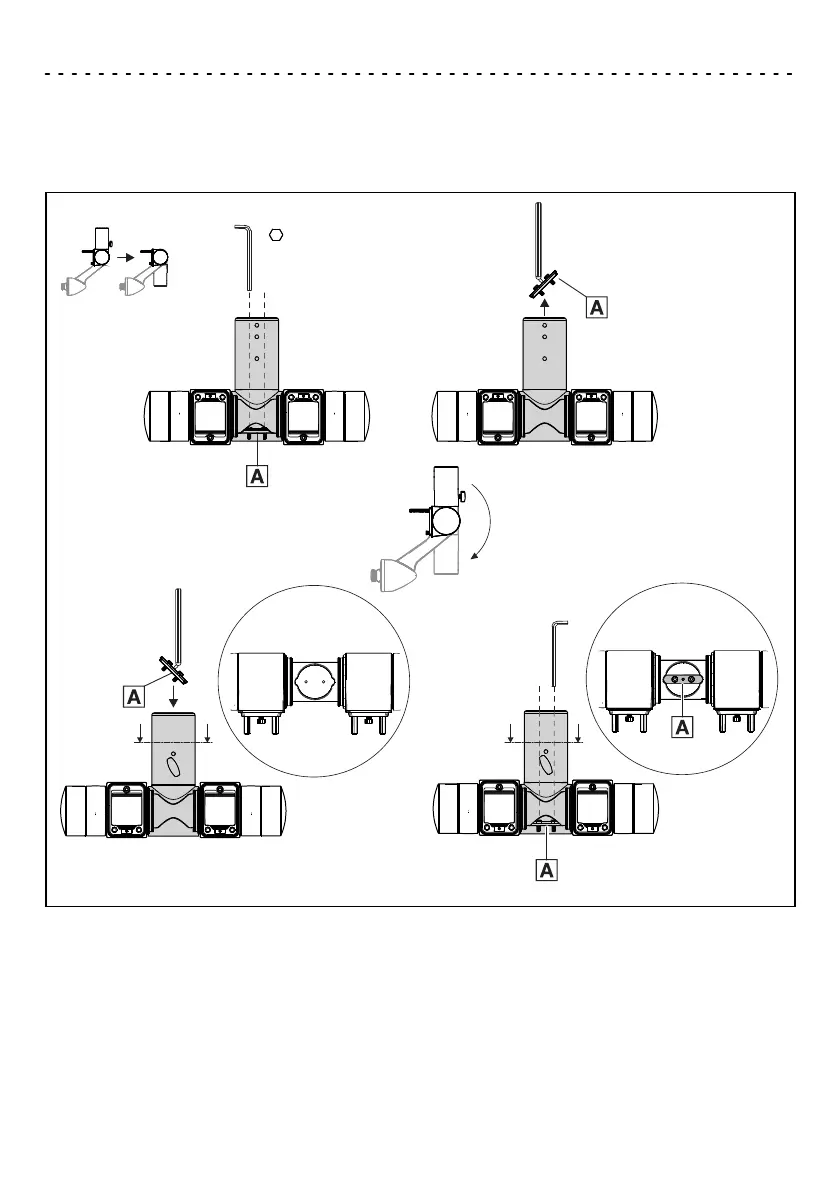

Option: Umbau Tragarm−Adapter
Option: Modification of support arm adapter
1. 2.
4.
5.
3.
AA
A-A
2.5
Lenze:
EPCZMB5
A-A
AA
· Der Klemmblock 0 muss für den Umbau enfernt (Schritt 1 und 2) und wieder eingesetzt werden (Schritt
4 und 5).
Bei der Montage muss der Klemmblock korrekt in seiner Aussparung liegen.
¸ For the modification, the terminal block 0 has to be removed (step 1 and 2) and inserted again (step 4
and 5).
During mounting, the terminal block has to be positioned correctly in its recess.
