Page 21

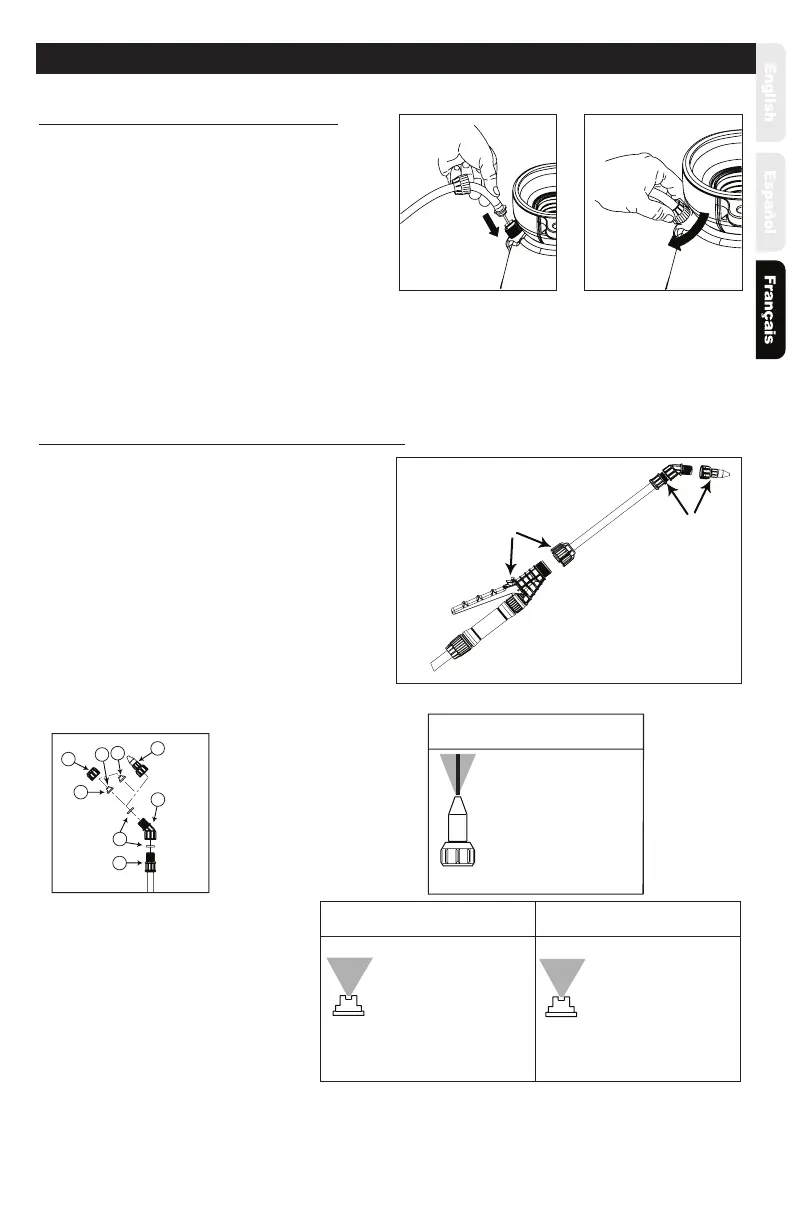

ASSEMBLER LA TIGE, LE PISTOLET ET LA BUSE
1. Installer la tige sur le pistolet et serrer
fermement l’écrou (voir Figure C).
2. Installer la buse choisie au bout de la tige
et serrer fermement (voir Figure D).
INSTRUCTION D’ASSEMBLAGE
ASSEMBLER LE BOYAU AU RÉSERVOIR
Important : ne jamais tenter de chauer ou
d’altérer le boyau, l’écrou ou la barbelure avant
l’assemblage.
1. Aligner les languettes de la barbelure, et pousser
la barbelure dans le réservoir jusqu’à la butée
(voir Figure A).
2. Glisser l’écrou en place et tourner dans le sens des
aiguilles d’une montre pour serrer (voir Figure B).
À NOTER : Ne pas utiliser d’outils pour serrer
l’écrou.
CHOISIR LA BUSE EN VOUS RÉFÉRANT AU TABLEAU
A. Écrou borgne
B. Buse réglable à jet conique
C. Buse rouge à jet éventail à haut
volume
D. Buse jaune à jet éventail à bas
volume
E. Joint plat
F. Adaptateur
G. Tige
Figure C
Figure D
Figure A
Figure B
B
A
F
C
E
G
D
.
USAGES DE LA BUSE ROUGE À
JET ÉVENTAIL À HAUT VOLUME :
USAGES DE LA BUSE JAUNE À
JET ÉVENTAIL À BAS VOLUME :
•Remise à neuf d’une pelouse en
tuant le gazon et les mauvaises
herbes avant de poser la nouvelle
tourbe.
•Préparaon d’une grande sur-
face avant la plantaon de plantes
ornementales ou potagères.
•Pulvérisaon localisée dans les
zones exiguës comme les potag-
ers et les massifs euris.
•Pulvérisaon localisée dans ou
autour des massifs euris, des
arbres et des arbustes.
•Bordures de clôture, de sta-
onnement ou de sener.
•Débroussaillage de l’herbe à
puce, du sumac de l’Ouest, du
kudzu et de la ronce commune.
•Préparaon du terrain avant la
plantaon de plantes ornementa-
les ou potagères.
USAGES DE LA
BUSE RÉGLABLE
C
