Leviton 41920-A70 - Panel Posterior

41920-A70
30 DI-070-41920-25B

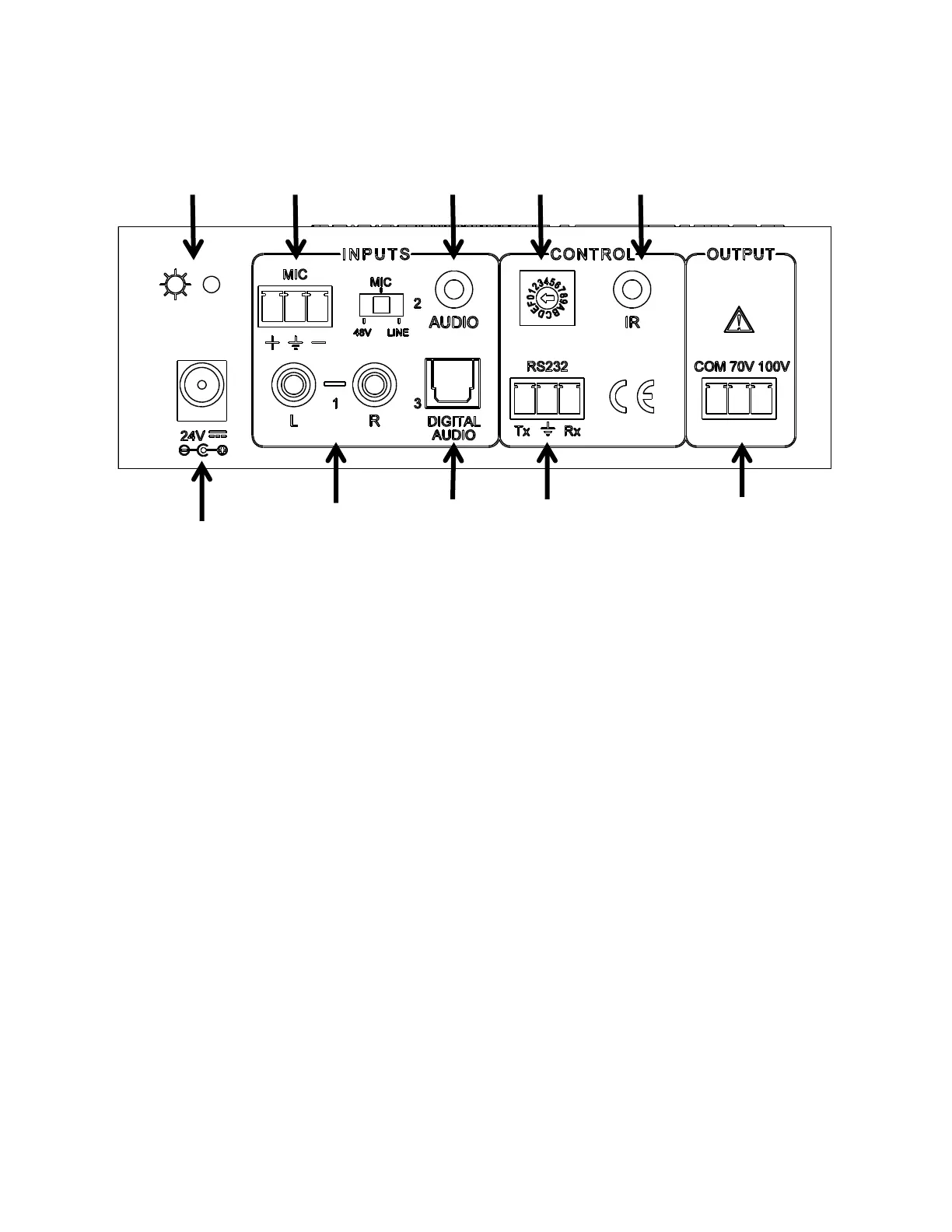

Panel posterior
1. POWER INDICATOR – (indicador de energía) brilla rojo cuando tiene energía
2. MICROPHONE INPUT – (ENTRADA DE MICROFONO) conector de tornillo 3-polos para
entrada del micrófono, el interruptor selecciona 48V (para micrófono condensado), MIC (para
micrófonos dinámicos) y LINEA para la entrada del nivel de línea.
3. 3.5MM INPUT – (ENTRADA 3.5MM) mini conector de 3.5mm para entrada de sonido estéreo.
4. ID CODE – (CODIGO DE IDENTIFICACION) 16 códigos desde 0 a F (hexadecimal) para
comandos RS-232
5. IR INPUT– (ENTRADA IR) Conecta a un IR para permitir el uso del control remoto IR
6. PORT POWER – (ENTRADA DE ENERGIA) Conecta al adaptador de energía (24VDC)
7. RCA INPUT– (ENTRADA RCA) Entrada de sonido L+R
8. DIGITAL AUDIO INPUT – (ENTRADA DE SONIDO DIGITAL) Conecta a la entrada de sonido
digital óptica (sólo formato PCM)
9. RS232 – conector de tornillo 3-polos para control en serie.
10. AUDIO OUTPUT – (SALIDA DE SONIDO) Conecta con parlantes de 70V o 100V
1
2
3
4
5
6
7
8
9
10
