Español
FOOTSWITCHES
POWER OUTPUTS INPUTS
9V~, 1A,
50-60Hz
LEXICON, INC.
WALTHAM MA 02154
MADE IN U.S.A.
P/N 021-09504
SERIAL #
THIS DEVICE COMPLIES WITH PART
15 OF THE FCC RULES.
OPERATION IS SUBJECT TO THE
FOLLOWING TWO CONDITIONS:
(1) THIS DEVICE MAY NOT CAUSE
HARMFUL INTERFERENCE, AND
(2) THIS DEVICE MUST ACCEPT ANY
INTERFERENCE RECEIVED<
INCLUDING INTERFERENCE THAT
MAY CAUSE UNDESIRED OPERATION.
:TIP
:RING
:SLEEVE
BYPASS
STEP
TAP
A/B
L
(HI-Z PHONES)
L R
(MONO)
R
(MONO)
USE LEXICON
MSA AC ADAPTER
VORTEX
A
B
COM
A/B
A/B RELAY
SPECIFICATION
< 100V, < 100mA
STEREO
PLUG
ONLY
FOOTPEDAL

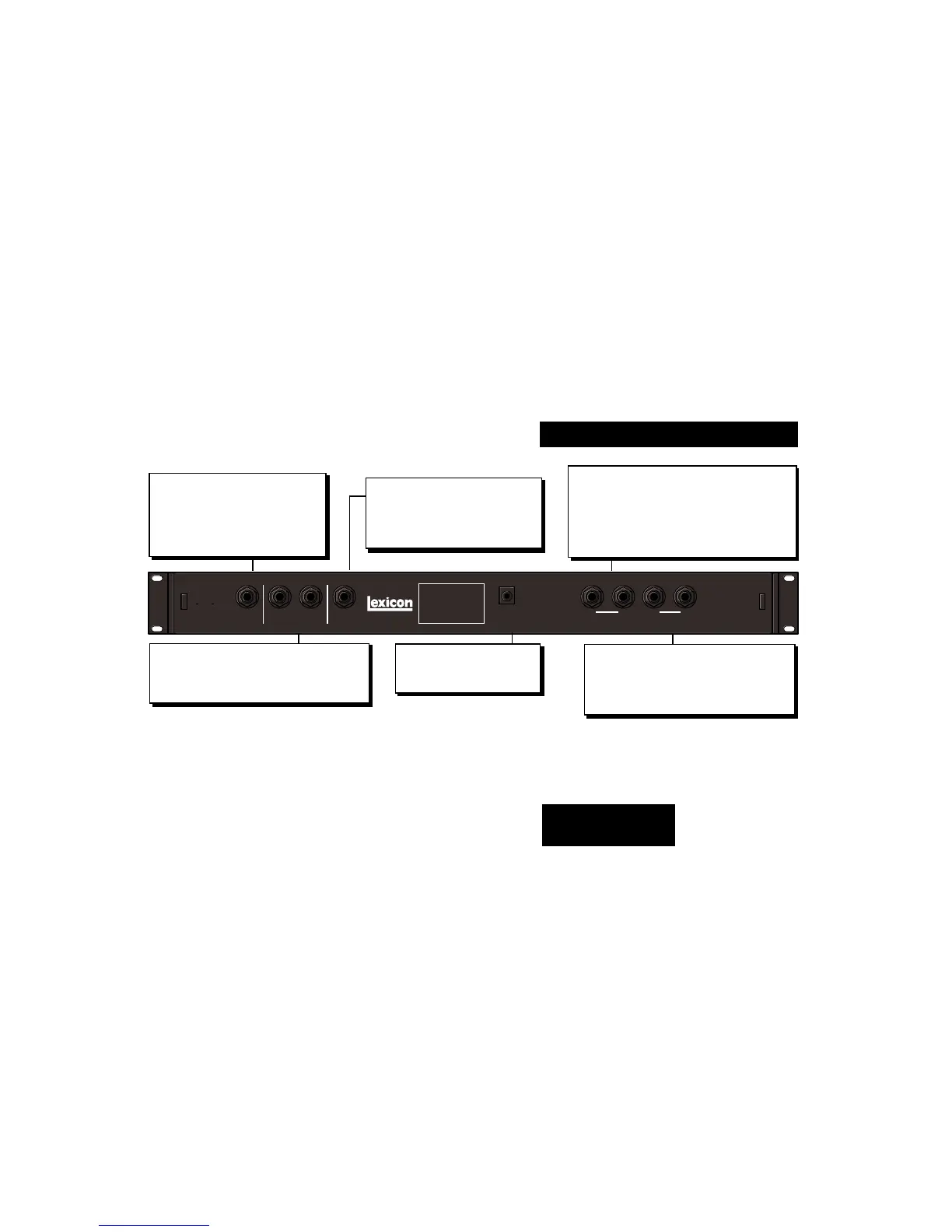

Conexiones del panel posterior
4
INTERRUPTORES DE PIE
Dos entradas de teléfono del tipo “punta-nuca-
manguito”, (para interruptores de pie, de contacto
momentáneo) permiten el control por pedal de las
funciones del panel frontal.
ALIMENTACIÓN
Utilice el paquete de energía
Lexicon MSA, o el equivalente
de 9 VAC 1 amp.
FOOTPEDAL
Entrada de teléfono del tipo “punta-
nuca-manguito” de 1/4 de pulgada,
para el control del parámetro
seleccionado por medio del pedal de
expresión.
INPUT
Las salidas estéreo asimétricas (des-
balanceadas) aceptan niveles tan bajos como -
30dBu. La impedancia de la entrada es de 50 kΩ
en estéreo, y de 25kΩ en monofónico. Utilice la
derecha para la entrada monofónica.
OUTPUT
Las salidas estéreo asimétricas (desbalanceadas)
suministran un nivel nominal de salida de -2dBu.
Utilice el conector derecho de salida para la salida
monofónica. Si no se hace conexión alguna en la
salida derecha, se puede utilizar la salida izquierda
para hacer funcionar audífonos de alta eficiencia a un
volumen modesto.
A/B
Salida de teléfono del tipo “punta-
manguito” de 1/4 de pulgada, de
conmutación por relé, para conmutación
de canal remoto de la corriente de
instrumentos musicales, vía panel frontal
o por medio del interruptor de pie A/B.
