ESTABLECER CONEXIONES
Conexión por componente

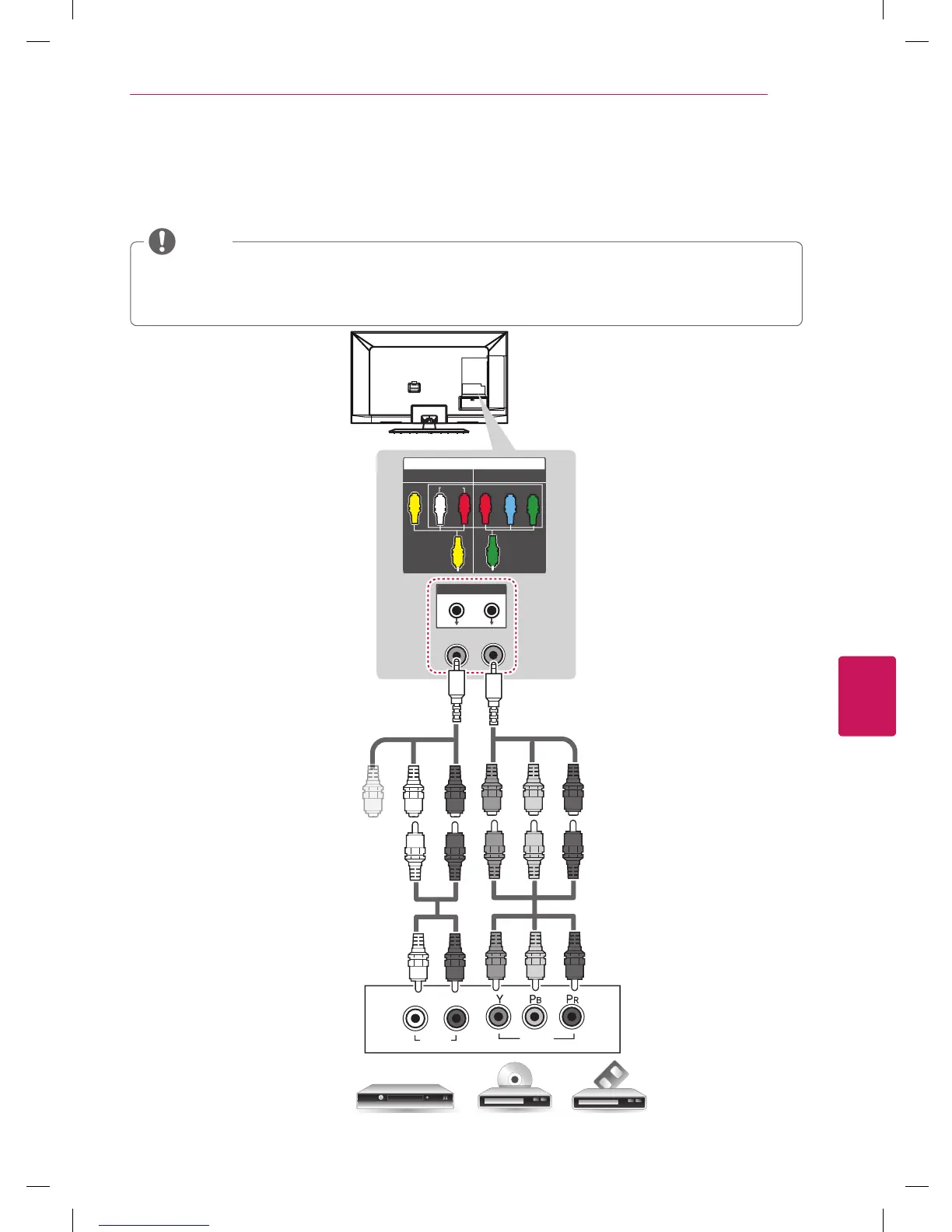

Transmite las señales de audio y video analógicas de un dispositivo externo al televisor. Conecte el
dispositivo externo y el televisor con el cable componente tal como se muestra en la siguiente ilustración.

Si la instalación de los cables no es la adecuada, podría proyectarse una imagen en blanco y negro o
con colores distorsionados.

Compruebe que los cables coincidan con las conexiones de color correspondientes.
NOTA
VIDEO
AUDIO
L R
IN
COMPONENT
AV
PR
PB Y
AUDIO
VIDEO
(Use el cable de video componente
que se proporciona.)
(Use el cable de video compuesto
que se proporciona.)
(*No incluido)
(*No incluido)
VERDE ROJO AZUL
VERDE ROJO AZUL
VERDE ROJO AZUL
BLANCO
ROJO
AMARILLO BLANCO ROJO
BLANCO
ROJO
VERDEAMARILLO
DVD /Blu-Ray / Caja de cable HD
