Manual de instalación 17
ESPAÑOL

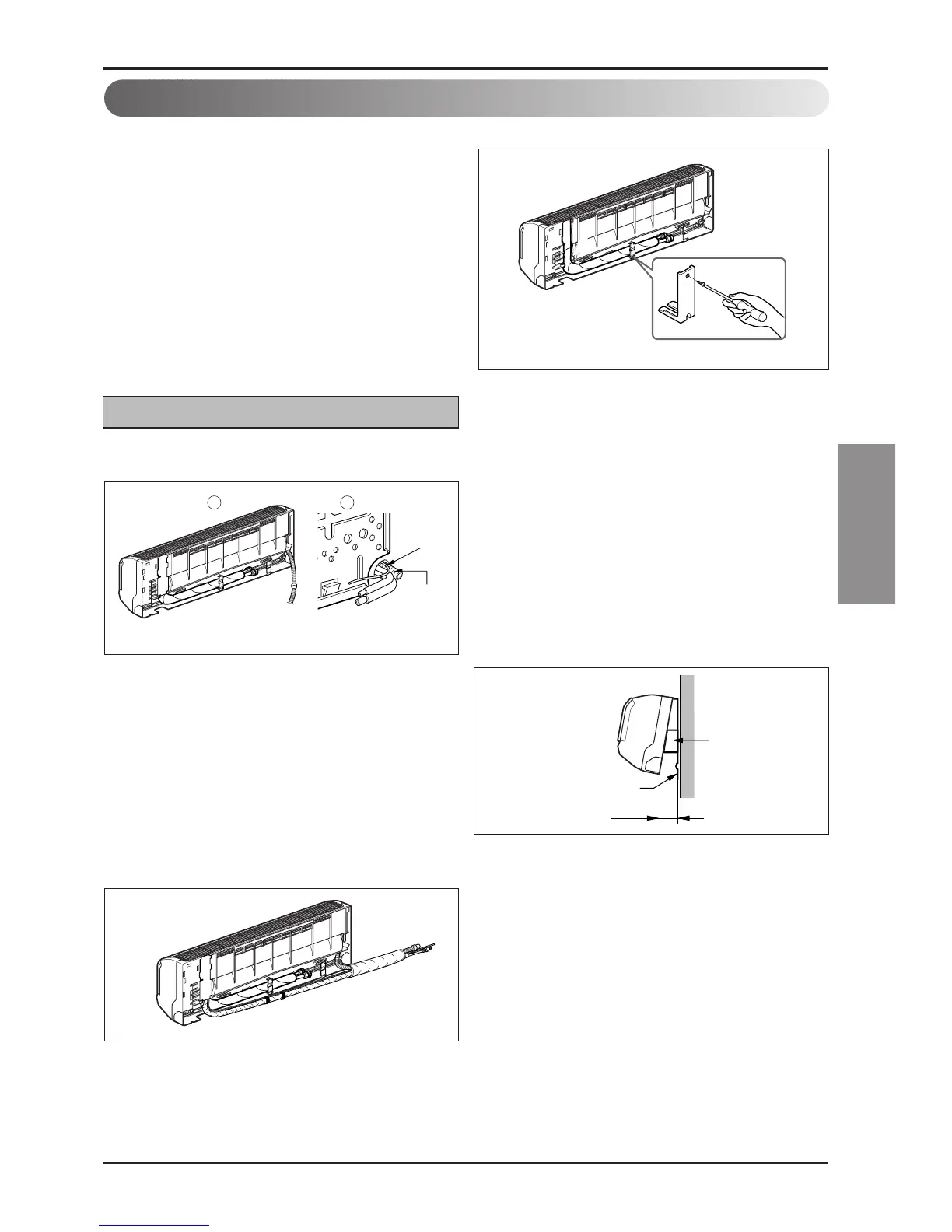

Instalación
Interior
1. Prepare el conducto y la manguera de
drenaje de la unidad interior para su
instalaciónatravés de la pared.
2. Retire el dispositivo de retencióndeplástico
de las tuberías (consulte la ilustración) y
saquelatubería y la manguera de drenaje
del chasis.
3. Vuelva a colocar en la posición original solo
el soporte 1 de conductos de plástico, no el
soporte 2.
Conexión de conductos
Oriente la tubería interior y la manguera de
drenaje hacia la parte posterior izquierda.
Introduzca el cable de conexiónenlaunidad
interior desde la unidad exterior a travésdel
agujero de las tuberías.
■ No conecte el cable a la unidad interior.
■ Haga un pequeño bucle con el cable para que la
conexiónseamásfácil a continuación.
Para la tubería posterior izquierda
Instalación de la unidad interior
■ Enganchar la unidad en la parte superior de la
chapa de instalación. (Enganchar los tres gancho
de la parte superior e inferior trasera de la unidad
interior con el borde superior y el borde inferior de
la chapa de instalación). Asegurarse de que los
ganchos quedan correctamente asentados en la
chapa de instalación moviendo a derecha e
izquierda.
NOTA: Si la manguera de drenaje se orienta dentro de la
habitación, aísle la manguera con material aislante* de
modo que el goteo por condensaciónnodañe los muebles
oelsuelo.
*Se recomienda polietileno espumoso o equivalente.
Encinte la tubería, la manguera de drenaje y el
cable de conexiónenunsolobulto.Asegúrese
de que la manguera de drenaje esté ubicada en
el lado más bajo del bulto. Su colocaciónenla
parte superior puede provocar que la bandeja de
drenaje se desborde dentro de la unidad.
