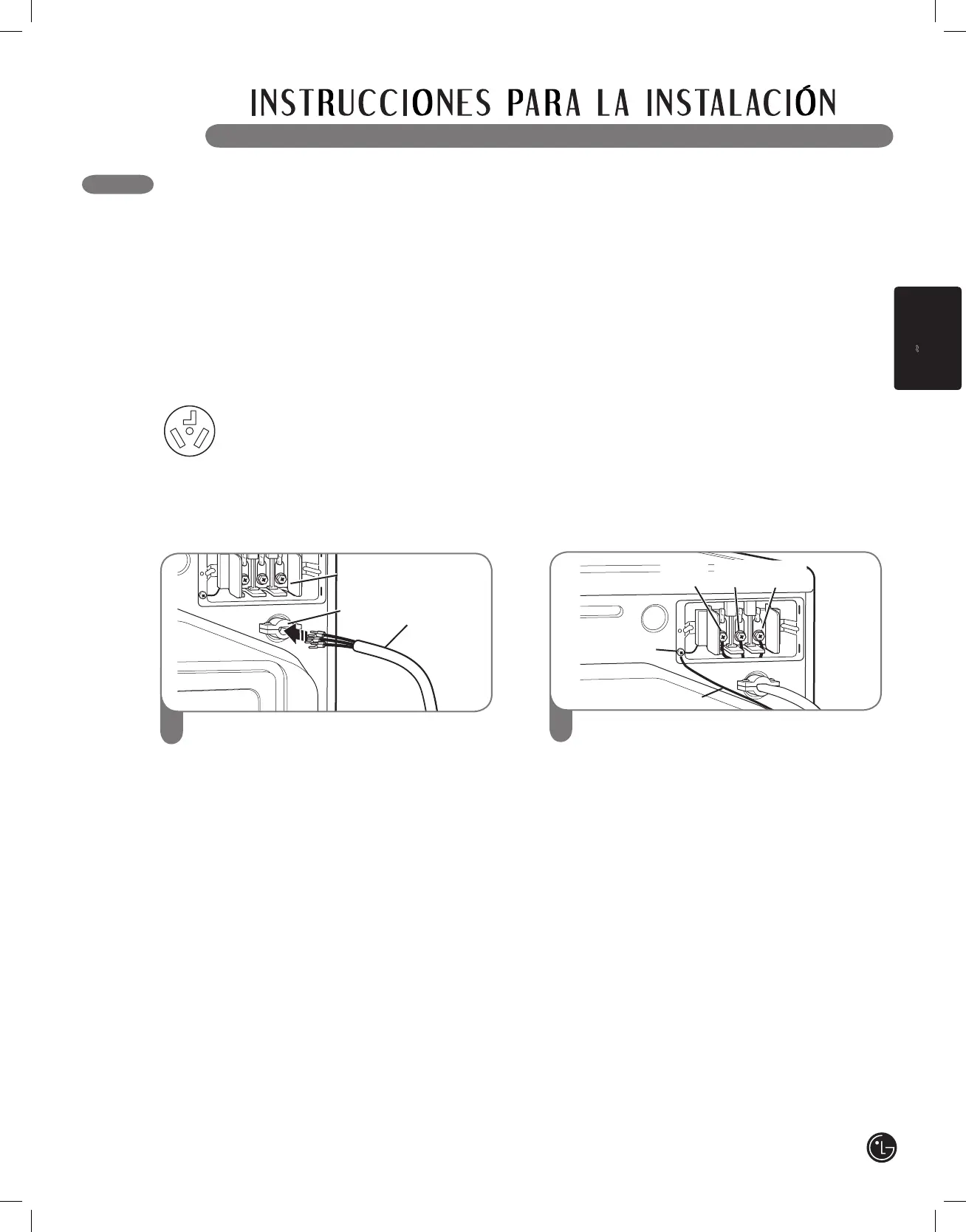

ESPANOL
~
Quite la cubierta de acceso al bloque
terminal localizado en la parte superior
trasera de la secadora. Instale un protector
de tensión listado por UL en el orificio de
pase del cable eléctrico; luego pase un cable
eléctrico conductor de cobre Núm. 10 AWG
de por lo menos 3 hilos, 30 A , 240 V, listado
por UL por el protector de tensión.
1
Conexión de tres hilos para secadoras eléctricas: Cable eléctrico con enchufe
• NOsepermiteunaconexiónde3hilosen
construcciones nuevas después del 1 de
enero de 1996.
• Serequiereunprotectordetensiónlistado
por UL.
• Instaleuncableeléctricode30amp,240V,
listado por UL con un conductor de cobre
Núm. 10 AWG como mínimo y terminales
de bucle cerrado o de horquilla con
extremos doblados hacia arriba.
CÓMO CONECTAR LAS SECADORAS ELÉCTRICAS (cont.)
Protector de tensión
listado por UL
Cable eléctrico
de tres hilos
listado por UL
Bloque
terminal
Conecte los dos conductores calientes del
cable eléctrico a los tornillos del bloque
terminal exterior. Conecte el cable neutro
al tornillo del bloque terminal central.
Conecte la conexión a tierra exterior (de ser
requerido por los códigos locales) al tornillo
de color verde. AJUSTE BIEN TODOS LOS
TORNILLOS. Reinstale la cubierta de
acceso del bloque terminal.
2
Tornillo de
conexión a tierra
Alambre de
conexión a tierra
wADVERTENCIA:
•Conecte el cable de suministro de corriente al bloque terminal. Cada cable se debe
conectar al tornillo del mismo color. El color del cable que figura en el manual se conecta
eltornillodelmismocolorenelbloque.Deotromodosepodráproducirunflujode
corriente corto o excesivo.
•Contacto por conductor meutro esta prohibido por: (1) nuevas instalaciones de branch-
circuito, (2) las casas mobiles, (3) vehiculos recreacionales, y (4) areas donde los codigos
prohibe una conexión a tierra por el conductor neutro.
Neutro
(blanco)
Caliente
(negro)
Caliente
(rojo)
21
