Despegue 3
1
⁄
2
pulg. (8,9 cm) de la cubierta
del cable del final. Despuega 1 pulg. (2,5
cm) del aislamiento de los tres alambres.
Haga los finales del 3 cables en forma de
gancho.
1
Conecte los dos conductores calientes del
cable eléctrico a los tornillos del bloque
terminal exterior. Conecte el cable neutro
al tornillo del bloque terminal central.
Conecte la conexión a tierra exterior (de ser
requerido por los códigos locales) al tornillo
de color verde. AJUSTE BIEN TODOS LOS
TORNILLOS. Reinstale la cubierta de
acceso del bloque terminal.
3
Quite la cubierta de acceso al bloque
terminal localizado en la parte superior
trasera de la secadora. Instale un protector
de tensión listado por UL en el orificio de
pase del cable eléctrico; luego pase el cable
eléctrico fabricado en el Paso 1 por
el protector de tensión.
2
1" (2,5 cm)

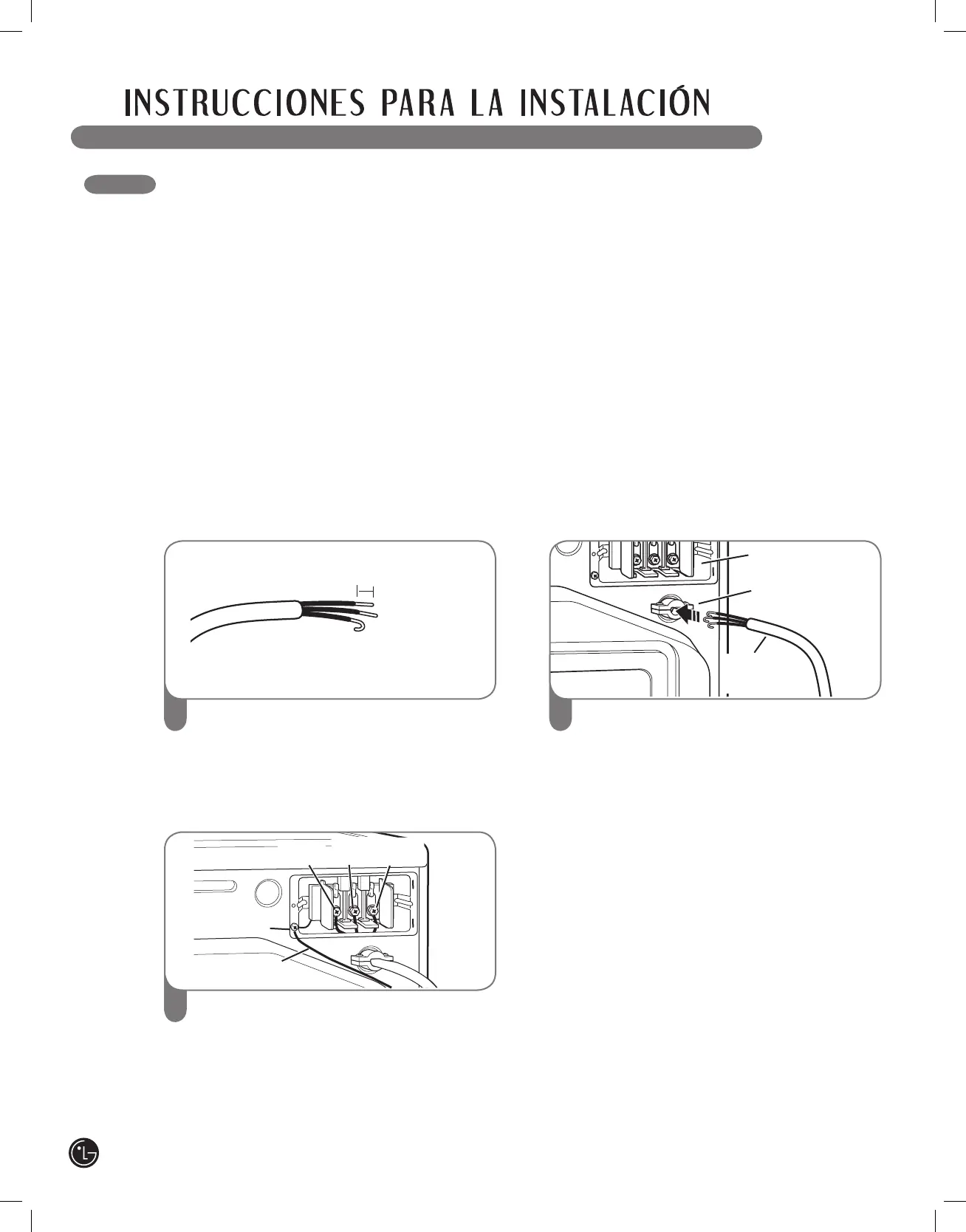

CÓMO CONECTAR LAS SECADORAS ELÉCTRICAS (cont.)
Conexión de tres hilos para secadoras eléctricas: Conexión directa
• NOsepermiteunaconexiónde3hilosen
construcciones nuevas después del 1 de enero
de 1996.
• SerequiereunprotectordetensiónlistadoporUL.
• InstaleuncableeléctricolistadoporULcon
3 conductores de cobre Núm.-10 AWG como
mínimo.
• Prepareunmínimode5pies(1,5m)delongitud
para poder quitar y reemplazar la secadora.
wADVERTENCIA:
•Conecte el cable de suministro de corriente al bloque terminal. Cada cable se debe
conectar al tornillo del mismo color. El color del cable que figura en el manual se conecta
eltornillodelmismocolorenelbloque.Deotromodosepodráproducirunflujode
corriente corto o excesivo.
•Contacto por conductor meutro esta prohibido por: (1) nuevas instalaciones de branch-
circuito, (2) las casas mobiles, (3) vehiculos recreacionales, y (4) areas donde los codigos
prohibe una conexión a tierra por el conductor neutro.
Neutro
(blanco)
Caliente
(negro)
Caliente
(rojo)
Tornillo de
conexión a tierra
Alambre de
conexión a tierra
Protector de tensión
listado por UL
Cable eléctrico
de tres hilos
listado por UL
Bloque
terminal
