LG Electronics Inc.
VX8560

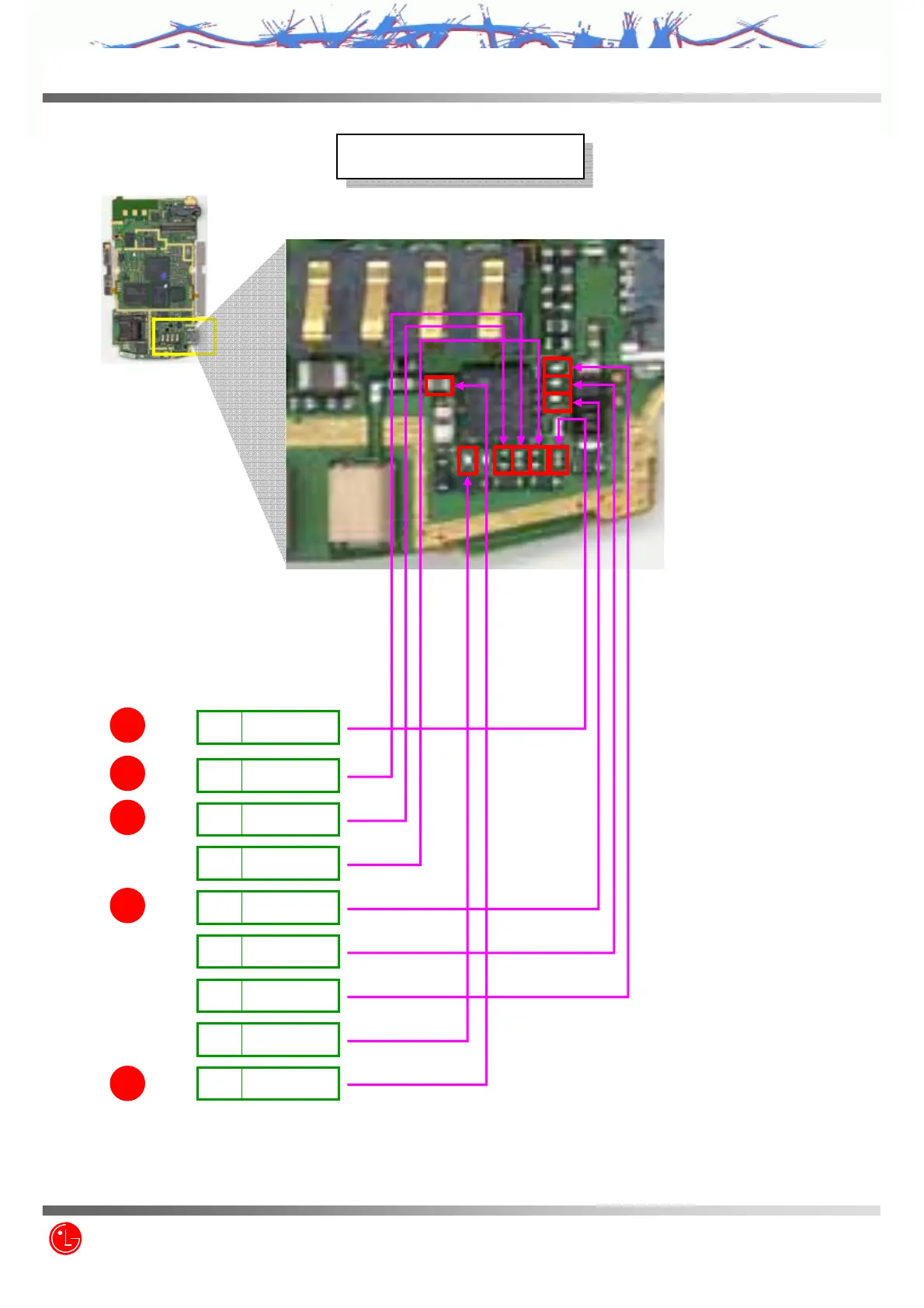

Test point
Test point
1
TP1
C615
VDD
2
TP2
C614
VIO
3
TP3
R637
FM_SCL
TP4
R638
FM_SDA
4
TP5
R629
I2S_LRCK
TP6
R630
I2S_DATA_OUT
TP7
R631
I2S_BCLK
TP8
R602
FM_RESET/
TP8
C610
TXO
5
X]XVYZ\
161/235
