LG Electronics Inc.
VX8560

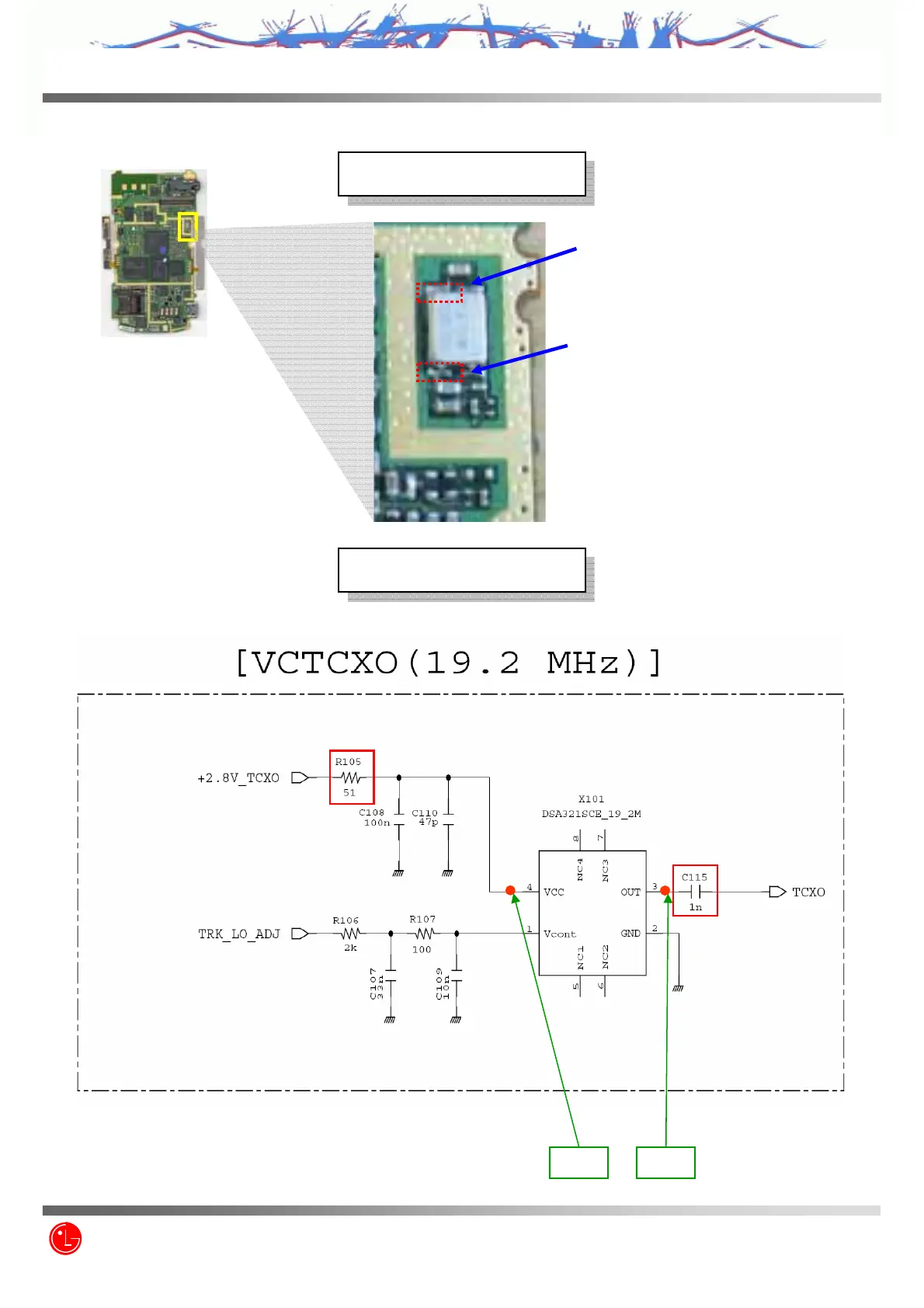

4.1.1.2 Checking VCTCXO circuit
Test Point
Test Point
Circuit Diagram
Circuit Diagram
TP1 :
X101 pin3
TP2 :
X101 pin4
TP2 TP1
\XVYZ\
51/235
