17
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / HERRAMIENTAS Y HERRAJE REQUERIDOS

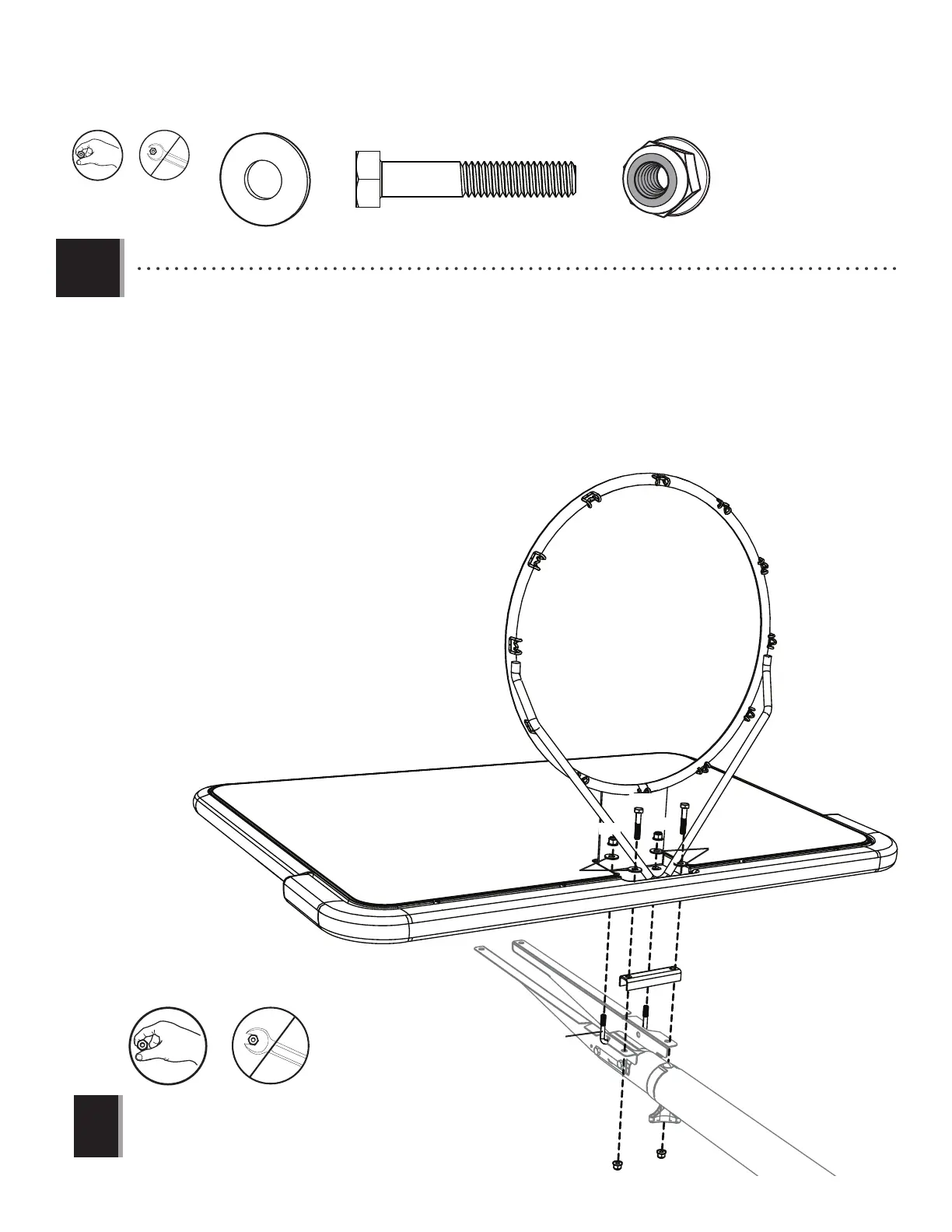

• Attach the rim (ALX) and backboard (AJI) to the pole assembly by placing the rim support channel (AOX) in the recess on the
underside of the backboard with the fl at side placed against the backboard. Insert the U-bolt (APK) through the top
holes of the backboard and the rim, and secure the U-bolt with washers (ABD) and nylock fl ange nuts (ABK). Then insert
the hex bolts (AAC) with washers (ABD) through the bottom holes of the rim and backboard and through the rim support
channel and backboard brackets, and secure with the nylock fl ange nuts (ABK).
• Attachez l’anneau (ALX) et le panneau (AJI) à l’ensemble de poteau en plaçant le canal de support de l’anneau (AOX) dans
l’enfoncement sur la partie inférieure du panneau avec le côté plat orienté contre le panneau. Insérez le boulon
en « U » (APK) à travers le jeu supérieur des trous du panneau et de l’anneau, et assurez le boulon en « U » à l’aide
des rondelles (ABD) et des écrous à bride (ABK). Introduire ensuite les boulons hexagonaux (AAC) avec les rondelles (ABD) dans
les trous inférieurs de l’anneau et du panneau, puis dans la voie de support d’anneau et les supports de panneau, et
fi xer avec les écrous d’accouplement nylock (ABK).
• Asegure el aro (ALX) y el tablero (AJI) al conjunto del poste colocando
el soporte del aro (AOX) en el recorte de la parte inferior del
tablero, de modo que la cara plana con agujeros quede
apoyada contra el tablero. Inserte la abrazadera (APK) a
través de los agujeros superiores del tablero y del aro,
y asegure la abrazadera con rondanas (ABD) y tuercas
nylock con pestaña (ABK). Inserte luego los bulones de
cabeza hexagonal (AAC) con rondanas (ABD) a través de los
agujeros inferiores del tablero y del aro, y asegúrelos
con las tuercas nylock con pestaña (ABK).
ABK (x4)
AAC (x2)
ABD (x4)
3.3
AAC
AAC
ABK
ABK
ABD
ABK
ABK
APK
AJI
ALX
ABD
AOX
• Finger-tighten this hardware.
• Serrez à la main ces quincaillerie.
• Apriete sólo a mano estos herraje.
!
