TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

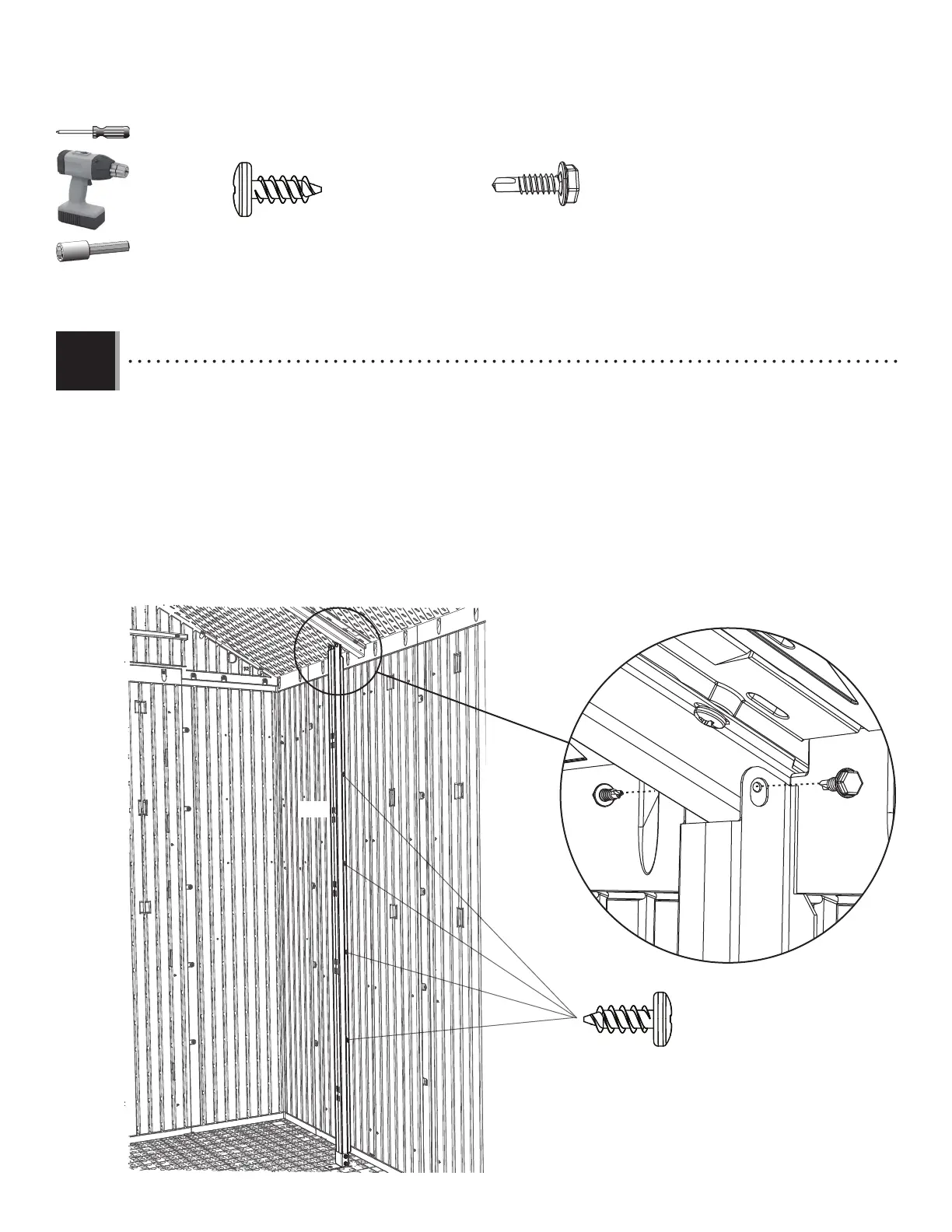

• Attach a long support channel (BRF) to the end of a truss gutter channel using two (2) self-tapping screws (BRK) as
shown. Connect the support channel to the wall panel using eight (8) screws (ADZ) through the holes along both sides
of the length of the support channel. Repeat this step for all support channels except for any over a window wall panel.
• Attacher un canal de support long (BRF) à l’extrémité d’un canal de gouttière à l’aide de deux (2) vis autotaraudeuses
(BRK) comme indiqué. Attacher le canal de support au panneau mural à l’aide de huit (8) vis (ADZ) à travers les trous
le long des deux côtés du canal de support. Répéter cette étape pour tous les canaux de support sauf pour les panneaux
muraux avec fenêtre.
• Sujetar un canal de soporte long (BRF) al extremo de un canalón de armazón usando dos (2) tornillos autoroscantes
(BRK) como se muestra. Sujetar el canal de soporte al panel mural usando ocho (8) tornillos (ADZ) por los agujeros a
lo largo de los dos lados del canal de soporte. Repetir este paso para todos los canales de soporte largos salvo los canales de
soporte cortos para el panel mural con ventana.
ADZ (x40)
(You might not use all the Screws)
(Puede que no use todos los tornillos)
(Il se peut que vous n’utilisez pas toutes les vis)
ADZ
BRK (x10)
(You might not use all the Screws)
(Puede que no use todos los tornillos)
(Il se peut que vous n’utilisez pas toutes les vis)
BRK
BRK
BRF
BRF
BQL
1.2
X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
