1818
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
3.4
3.5
ADW x5
AEE x5
• Secure with the hardware included.
• Attacher-les en utilisant la quincaillerie incluse.
• Sujetar los unos a los otros usando el herraje
incluido.
ADW (x5)
AEE (x5)

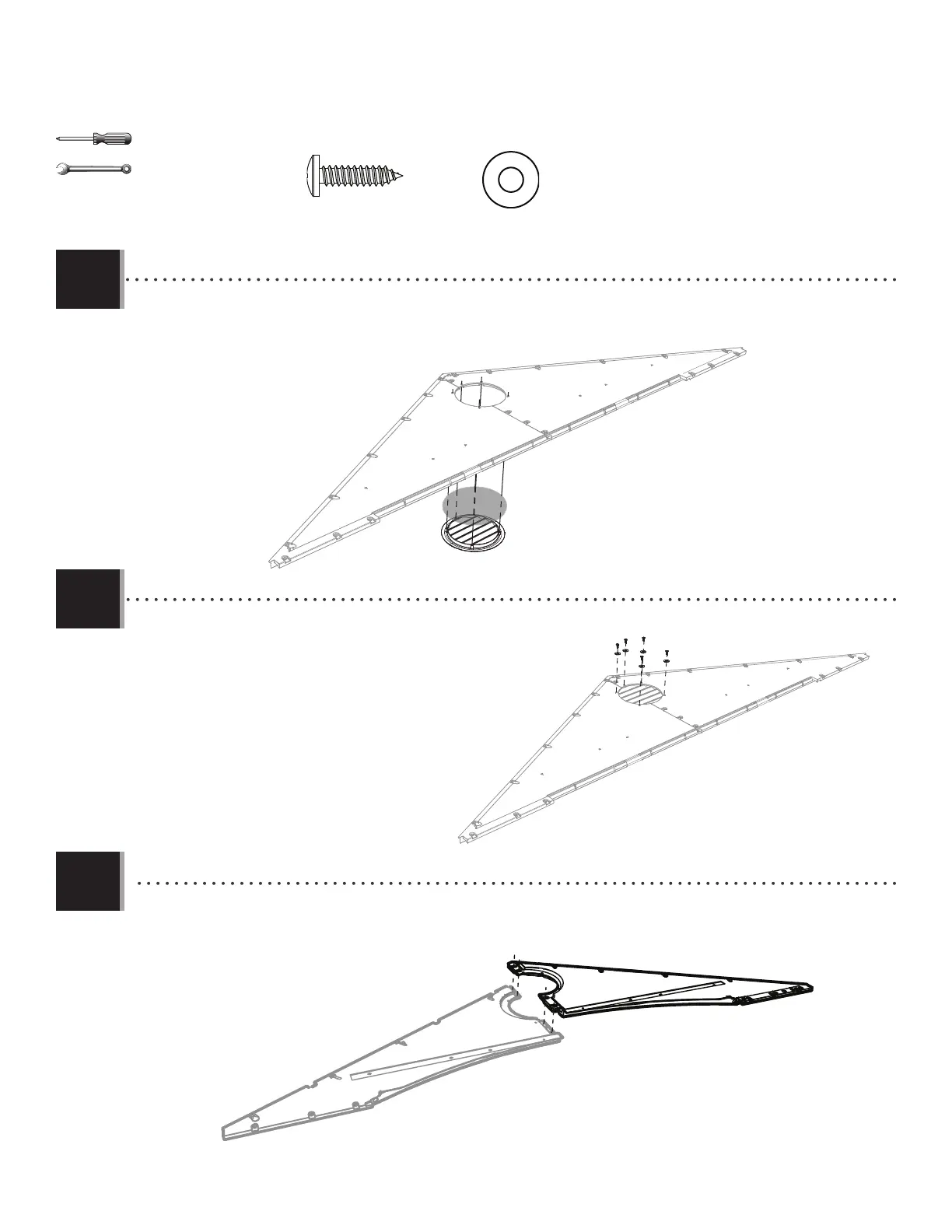

• Align the holes in the left (EVZ) and right (EWA) entry gable halves.
• Aligner les trous dans les demis pignons d’entrée gauche (EVZ) et droit (EWA).
• Alinear los agujeros en las mitades de la fachada trasera izquierda (EVZ) y derecha (EWA).
EWA
EVZ
3/8 in/po
(≈10 mm)
AIQ
ENH
• Place the screen (AIQ) over the vent (ENH), and align the fi ve holes in the vent with those in the gable.
• Mettre la moustiquaire (AIQ) sur l’évent (ENH), et aligner les cinq trous dans l’évent avec ceux du pignon.
• Colocar el mosquitero (AIQ) sobre la rejilla de ventilación (ENH), y alinear los agujeros en la rejilla con los de la fachada.
3.3
