Lifetime 60075 - Attaching Locking Hardware

2828
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)
ABV (x2)
ADB (x2)
AAB (x2)
AEB (x2)
7/16 in/po
(≈11 mm)
AHV
AIO
AHX
AHV
AIL
AAB (x2)
ABV (x2)
ADB (x2)
AEB (x2)

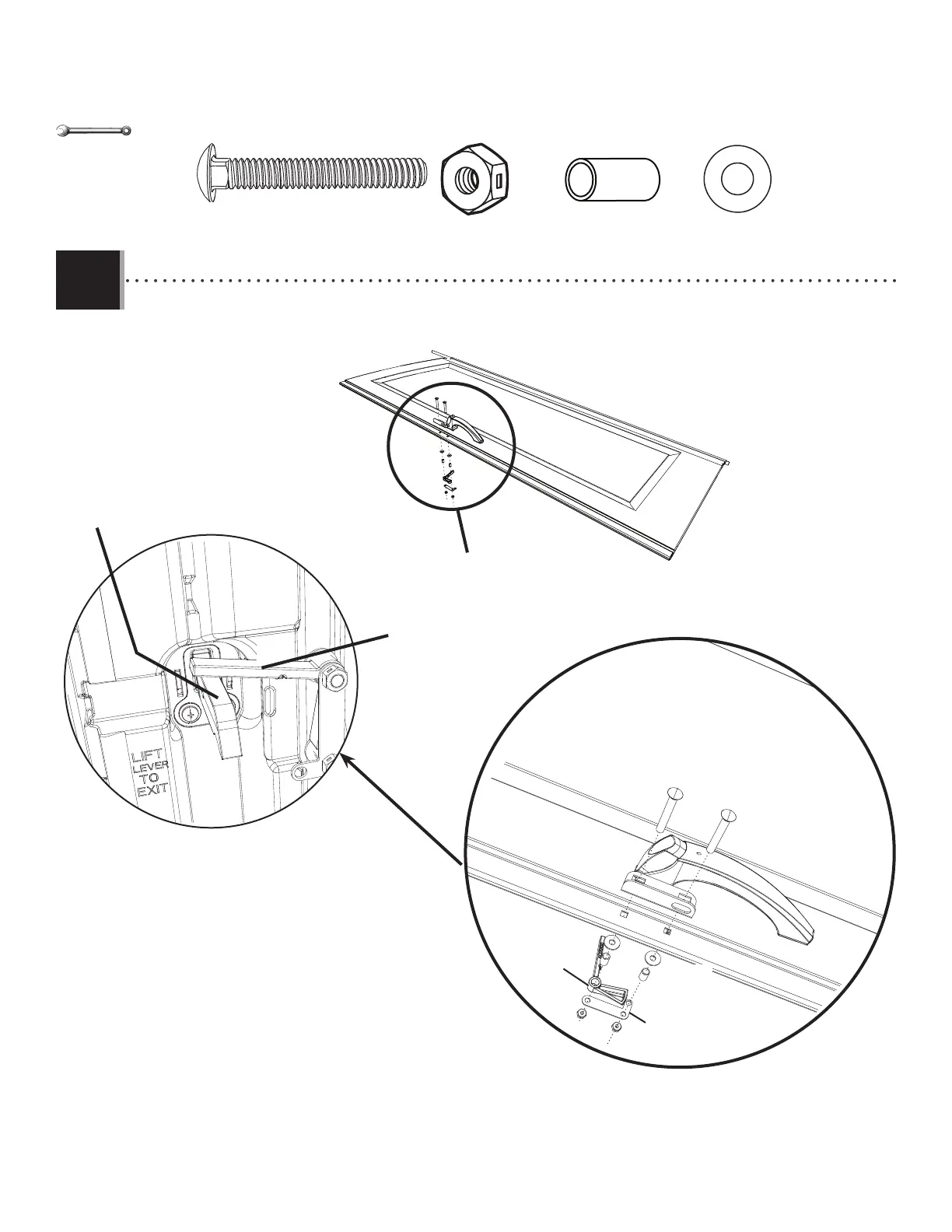

• Attach the locking hardware using the hardware included. The arm of the latch rests on top of the thumb lever.
• Attacher les accessoires de verrouillage à l’aide de la quincaillerie incluse. Le bras du Loquet doit rester sur le Levier poussoir.
• Sujetar los accesorios de cierre usando el herraje incluido. El brazo del pestillo se queda sobre la palanca de pulgar.
Rear of door / Arrière de la porte / Trasero de la puerta
Arm of latch
Bras du loquet
Brazo del pestillo
Thumb lever
Levier poussoir
Palanca de pulgar
5.5
