TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)

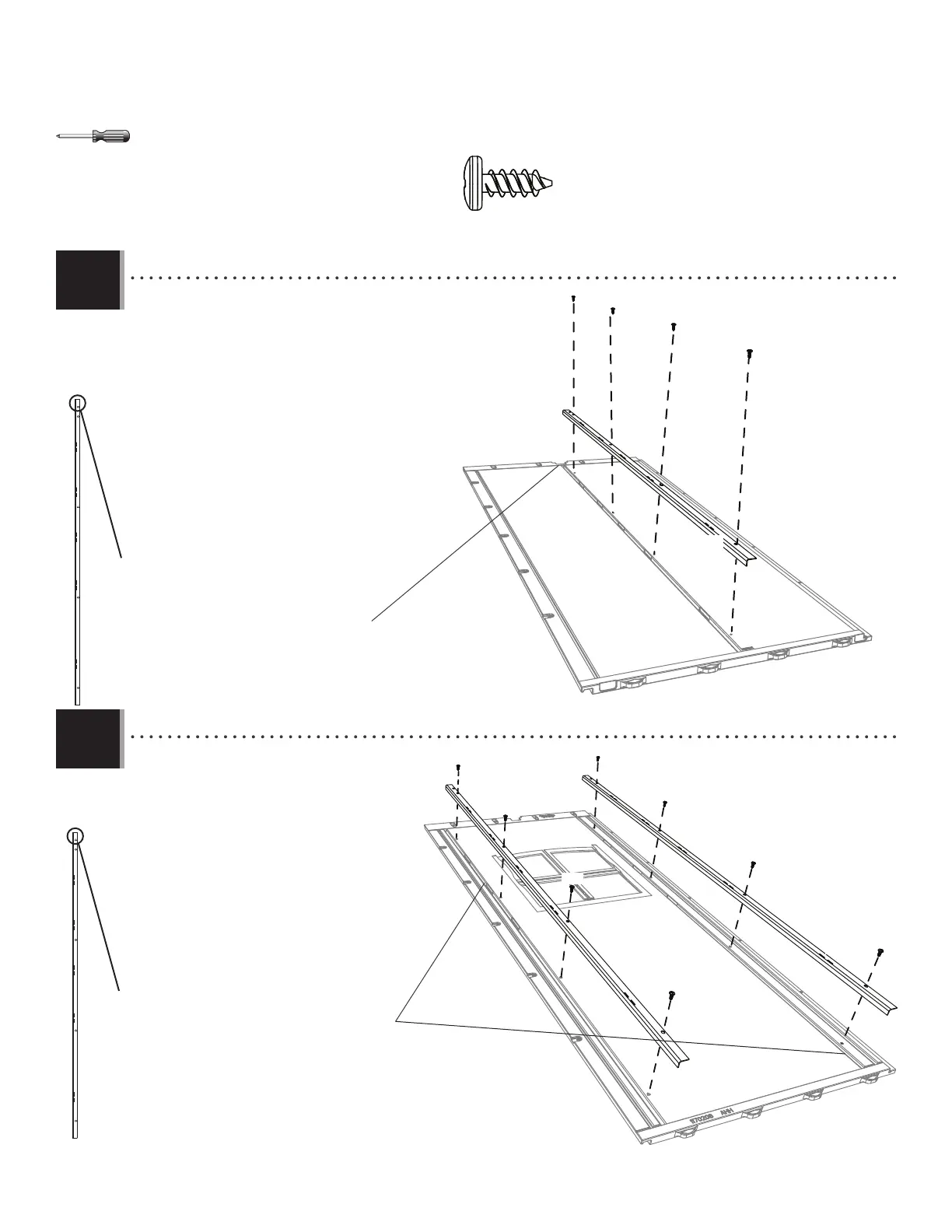

7.3
• Secure a wall support channel (AFM) at the middle
of the notch on the ten (10) wall panels (AHD)
using four (4) screws (ADZ) for each.
• Fixez un renfort de soutien mural (AFM) au centre de
l’encoche de chacun des dix (10) panneaux
muraux (AHD) à l’aide de quatre (4) vis (ADZ).
• Asegure un canal de soporte de pared (AFM) en el
centro de la muesca en los diez (10) paneles
de pared (AHD) utilizando cuatro (4) tornillos (ADZ)
para cada uno.
• No screw in top hole.
• Aucune vis dans le
trou supérieur.
• Ningún tornillo en el
agujero superior.
• Top end
• Extrémité
supérieure
• Extremo superior
Bottom / Bord inférieur / Borde inferior
• Notch
• Encoche
• Muesca
AFM
AHD
ADZ
ADZ
ADZ
ADZ
7.4
• Secure two wall support channels (AFM) at the
outer edges on the two (2) window panels (AHH)
using eight (8) screws (ADZ) for each.
• Fixez deux (2) renforts de soutien mural (AFM) sur
les bords extérieurs de chacun des deux
(2) volets de fenêtre (AHH) à l’aide de huit (8) vis
(ADZ).
• Asegure dos (2) canales de soporte de pared (AFM)
en los bordes exteriores de los dos (2)
paneles de ventana (AHH) utilizando ocho (8)
tornillos (ADZ) para cada uno.
• No screw in top hole.
• Aucune vis dans le
trou supérieur.
• Ningún tornillo en el
agujero superior.
• Top end
Extrémité
supérieure
• Extremo
superior
Bottom / Bord inférieur / Borde inferior
• Outer edges
• Bords extérieurs
• Bordes
exteriores
AHH
AFM
AFM
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ (x56)
