4141
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)

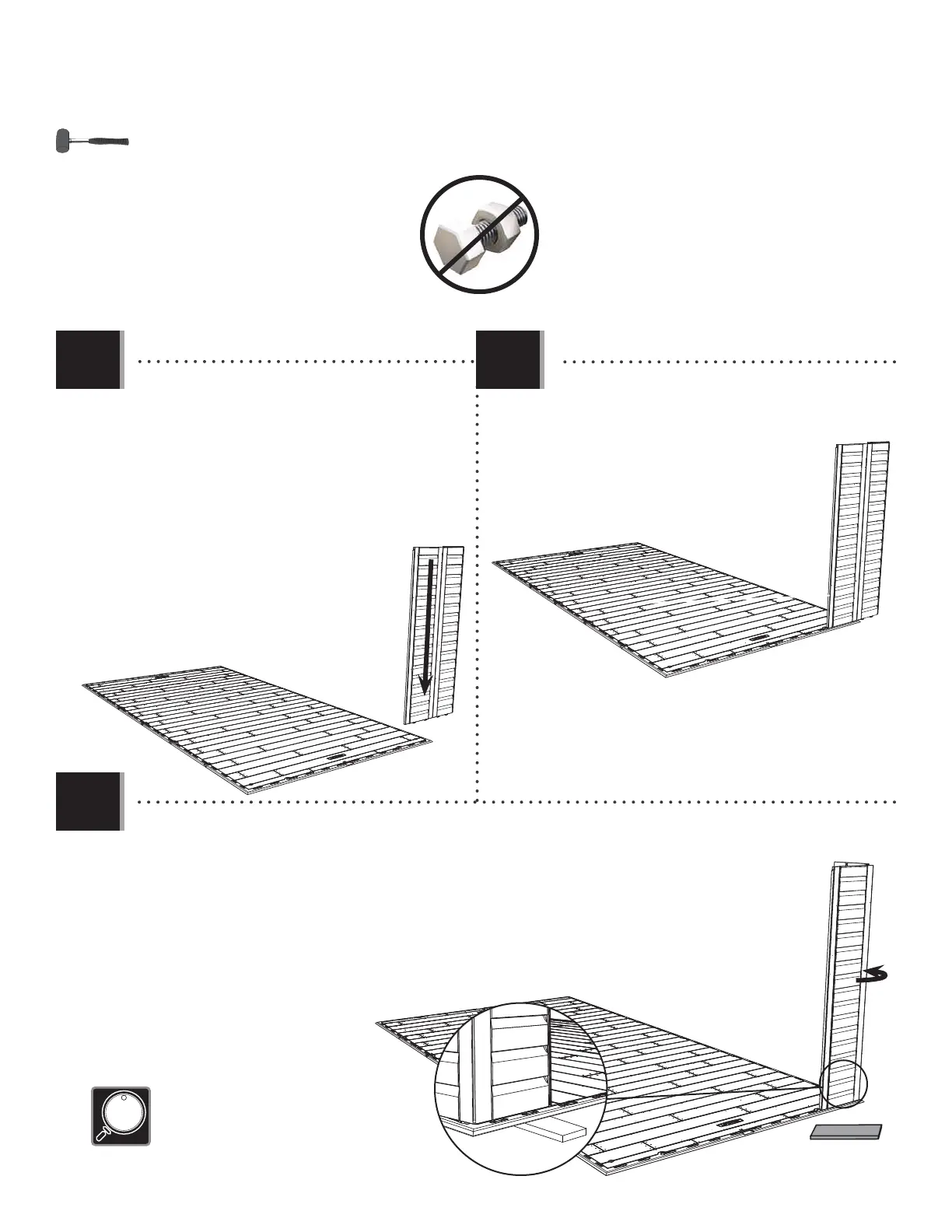

• Slide the panel to the left.
• Faire glisser le panneau à gauche.
• Deslizar el panel a la izquierda.
• Bend corner panel and pull down on the wall panel to insert the two remaining tabs. To help with insertion, place
the plastic block (AIW) under the fl oor panel directly under the tab being inserted. You should hear a
“click” when the tab pops into place.
• Plier le panneau angulaire et tirer le panneau pour insérer les deux languettes restantes. Pour
aider avec le montage, mettre le bloque en plastique (AIW) sous le panneau de plancher directement
sous la languette à insérer.
• Doblar el panel angular y tirar para abajo el panel para insertar las dos lengüetas restantes.
Para ayudar con el armado, deslizar el bloque de plástico (AIW) debajo el panel de piso directamente
debajo la lengüeta a insertar. Se escucha un«clic» cuando la lengüeta se sienta en su lugar.
• Repeat this step for the second tab.
• Répéter ce processus pour la deuxième
languette.
• Repetir este proceso para la segunda
lengüeta.
7.5
7.6
7.7
AGY
• Insert the two left-most tabs at the bottom of the
corner panel (AGY) into the two right-most slots along
the edge of the fl oor.
• Insérer les deux languettes gauches au bord
inférieur du panneau angulaire (AGY) dans les deux
rainures droites le long du bord du plancher.
• Insertar las lengüetas al borde inferior del panel
angular (AGY) en las ranuras a lo largo del borde del
piso.
AIW
AIW (x1)
To Next Page
