12

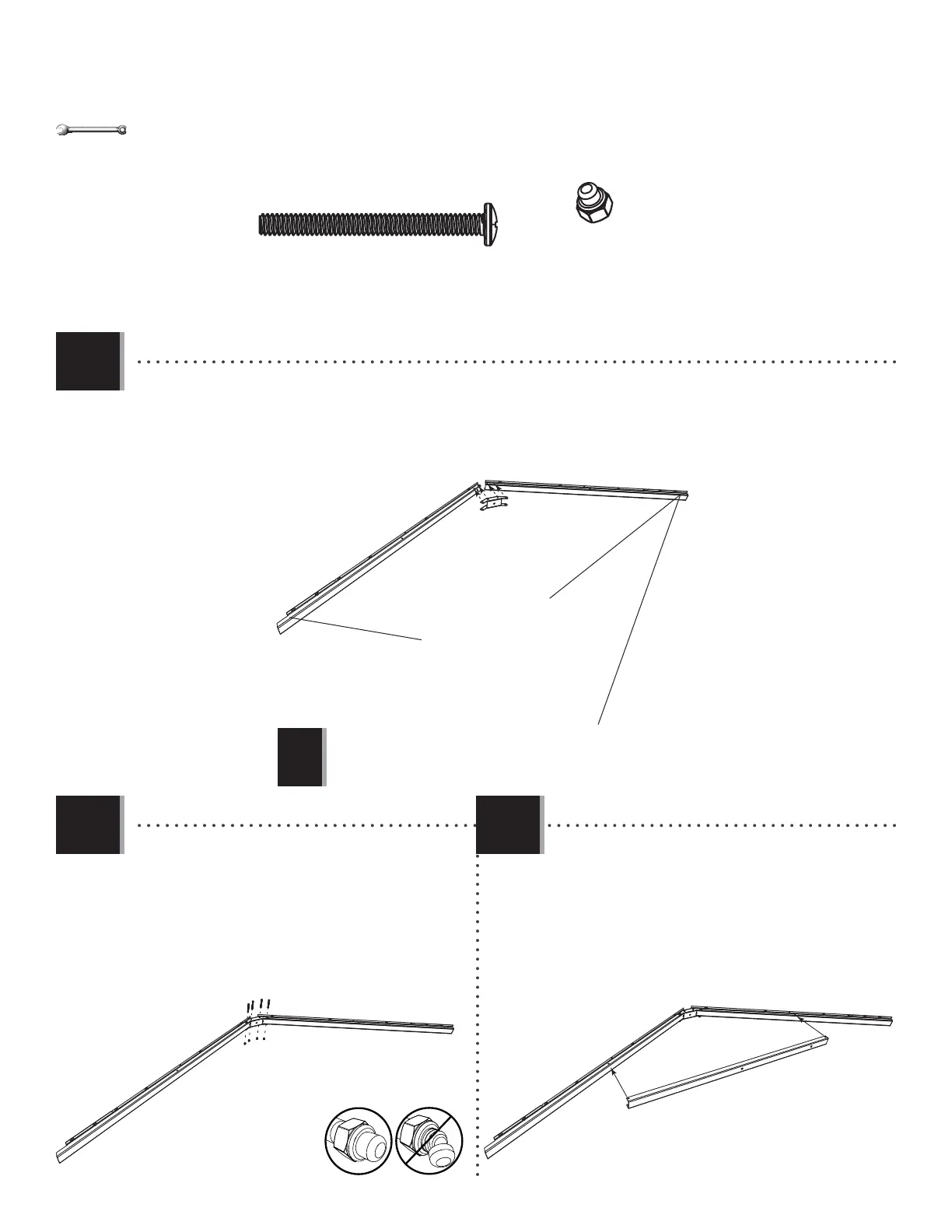

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
ADK (x8)
AIP
DSR
DSQ
ADK (x4)
DTK (x4)
DTK (x8)
3/8 in/po (x2)
(10 mm) (x2)
• Attach a Connector (AIP) to the end of two Truss Gutter Channels (DSQ & DSR) as shown.
• Attachez un raccord (AIP) à l’extrémité des canaux de gouttière (DSQ et DSR) comme illustré.
• Sujete un connector (AIP) a los extremos de los canalones de la cercha (DSQ y DSR) como se muestra.
• Notch
• Encoche
• Muesca
• No Notch
• Sans encoche
• Sin muesca
• Attach a Connector (AIP) to the end of the Truss
Gutter Channels (DSQ & DSR) as shown.
• Attachez un raccord (AIP) à l’extrémité des canaux
de gouttière (DSQ et DSR) comme illustré.
• Sujete un connector (AIP) a los extremos de los
canalones de la cercha (DSQ y DSR) como se muestra.
SIDE TRUSSES (x2) / FERMES LATÉRALES (x2) / CERCHAS LATERALES (x2)
• Note: Channel (DSR) has no notch at the end.
• Remarque : Le canal (DSR) n’a pas d’encoche à l’extrémité.
• Nota: El canalón (DSR) no tiene una muesca al extremo.
!
2.1
2.2 2.3
AFG
• Slide a Truss Brace (AFG) onto the Truss Gutter
Channels as shown.
• Glissez un support de la ferme (AFG) sur les cannaux
de gouttière comme illustré.
• Deslice un soporte de la cercha (AFG) sobre los
canalones de la cercha como se muestra.
